Qu'est-ce qui rend un moule pour baignoire différent d'un outillage composite général ?

Les moules pour baignoires présentent plusieurs caractéristiques qui rendent leur conception différente des applications d'outillage composite plus petites. Une baignoire a typiquement une cavité relativement grande, de larges surfaces courbes, des zones de formage profondes et des surfaces esthétiques visibles. Ces caractéristiques augmentent l'importance de la rigidité du moule, de la précision d'usinage, de la finition de surface et de la constance thermique.

Un moule pour baignoire en composite de grande taille doit maintenir sa géométrie tout en supportant des cycles de moulage répétés. Même des écarts dimensionnels relativement faibles sur une grande cavité peuvent devenir perceptibles sur la baignoire finie.

Les considérations importantes pour l'outillage incluent :

• Précision de la cavité de grande surface
• Structure de moule stable
• État de surface constant
• Angles de dépouille contrôlés
• Démoulage fiable
• Ventilation efficace
• Distribution thermique uniforme
• Stabilité dimensionnelle à long terme

L'objectif n'est pas simplement de fabriquer un moule qui produit une pièce acceptable, mais de créer un outillage capable de maintenir une qualité constante tout au long de cycles de production répétés.

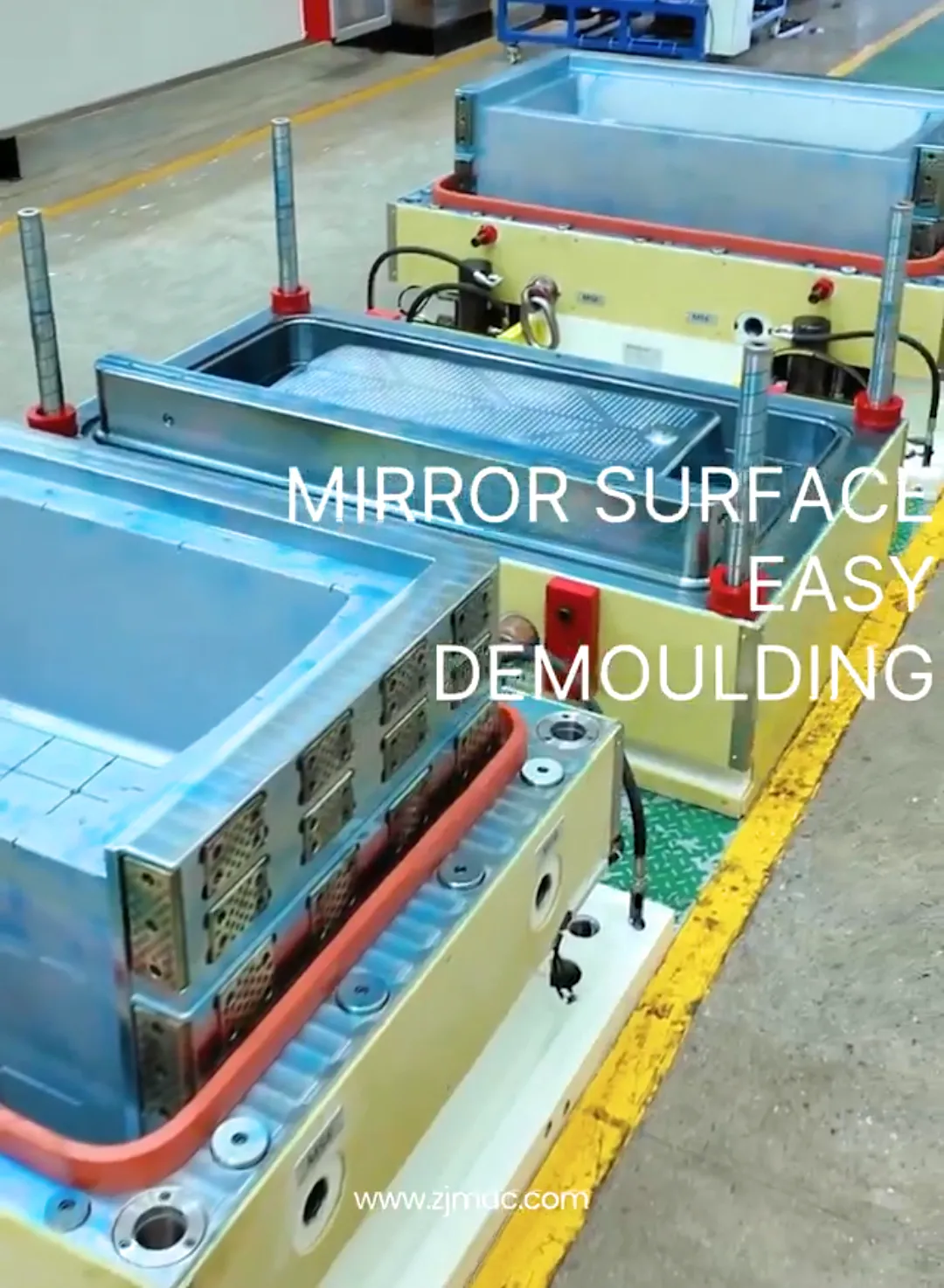

L'état de surface est essentiel pour les moules de baignoire en composite

La surface de la cavité d'un moule pour baignoire a une influence directe sur l'aspect de la baignoire finie. Contrairement aux composants structurels cachés, les baignoires sont des produits très visibles où la qualité de surface est une partie importante de la perception du client vis-à-vis du produit final.

Une cavité correctement finie peut aider à reproduire une surface lisse et constante tout en réduisant les post-traitements inutiles sur la baignoire moulée.

Usinage de précision avant le polissage

La qualité de surface commence par un usinage précis. L'usinage CNC établit la géométrie de base de la cavité et détermine la constance avec laquelle la surface finale peut être finie.

Les erreurs d'usinage, les marques d'outil excessives, les marches locales ou les transitions irrégulières peuvent rendre le polissage ultérieur plus difficile et peuvent devenir visibles sur le produit fini.

Polissage de la cavité du moule

Après l'usinage, les surfaces critiques de la cavité peuvent nécessiter un meulage et un polissage en fonction de l'aspect requis de la baignoire. L'état de surface final doit être sélectionné en fonction des exigences esthétiques du produit et du processus de fabrication.

Une surface de moule bien préparée peut offrir plusieurs avantages de production :

• Amélioration de l'aspect de surface de la baignoire
• Brillance et texture plus constantes
• Réduction de l'adhérence du matériau
• Démoulage plus facile
• Moins de besoins en finition secondaire
• Résultats de production plus constants

Précision dimensionnelle dans la fabrication des moules pour baignoire

La précision dimensionnelle est particulièrement importante pour les grands moules de baignoire car le produit fini doit maintenir la géométrie globale prévue tout en s'adaptant aux composants associés tels que les cadres, les supports, les drains, les panneaux, les joints ou les structures d'installation.

Un moule pour baignoire fabriqué avec précision fournit une référence stable pour le composant composite fini. Les dimensions critiques doivent donc être identifiées lors de la phase de conception du moule et contrôlées tout au long de l'usinage et de l'inspection.

Géométrie de grande cavité

Les surfaces de grandes cavités nécessitent un usinage et une inspection minutieux car de petites déviations peuvent s'accumuler sur la zone de formage. La structure du moule doit également fournir une rigidité suffisante pour minimiser la déformation pendant la fabrication et le fonctionnement.

Compensation du retrait

Les matériaux composites peuvent subir des changements dimensionnels pendant le durcissement et le refroidissement. La conception du moule doit prendre en compte le comportement attendu du matériau afin que la baignoire finie puisse atteindre les dimensions requises.

La stratégie de compensation exacte dépend du système de matériau, du processus de moulage, de la géométrie du produit et des conditions de traitement.

Dimensions critiques d'assemblage

Là où la baignoire s'interface avec les drains, les structures de support, les couvercles, les panneaux ou d'autres composants, les caractéristiques correspondantes du moule nécessitent une attention particulière.

Le maintien de ces dimensions critiques contribue à améliorer la constance de l'assemblage et réduit le besoin d'opérations correctives pendant la production finale.

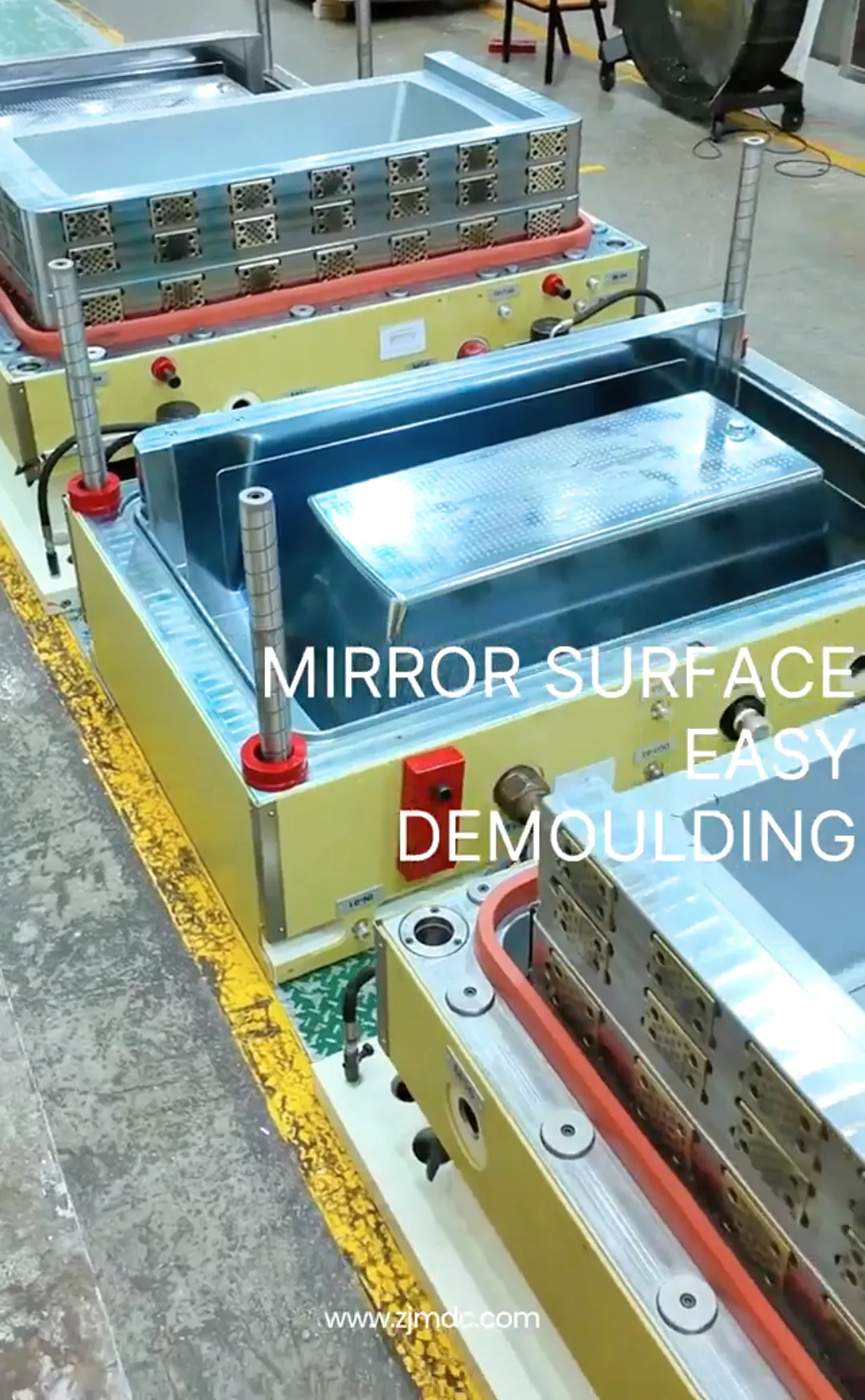

Angle de dépouille et conception du démoulage pour les moules de baignoire

Parce qu'une baignoire a une cavité relativement profonde et courbe, le démoulage doit être considéré dès le début du processus de conception de l'outillage. Un moule qui produit la géométrie correcte mais ne peut pas libérer la pièce de manière fiable n'est pas un moule de production efficace.

Les angles de dépouille fournissent un jeu entre la pièce moulée et la surface du moule pendant la séparation. La dépouille requise dépend de la géométrie de la baignoire, de l'état de surface, des caractéristiques du matériau et du processus de production.

Une dépouille insuffisante peut augmenter la force de démoulage et créer des risques tels que :

• Rayure de la surface
• Déformation de la pièce
• Dommages aux bords
• Fissuration autour des caractéristiques locales
• Cycles de production plus longs
• Usure accrue du moule

Pour les géométries complexes de baignoires, les ingénieurs doivent prendre en compte les sections profondes, les transitions brusques, les nervures locales, les caractéristiques de montage et les zones où le produit peut se bloquer mécaniquement contre la cavité.

Rigidité du moule pour les grands outillages de baignoire

La taille d'une baignoire fait de la rigidité du moule une considération d'ingénierie importante. Les grandes surfaces d'outillage peuvent être affectées par les charges mécaniques, la dilatation thermique, la manutention et les cycles de production répétés.

Un moule de compression pour baignoire rigide aide à maintenir la géométrie de cavité conçue et réduit le risque de déformation pendant le moulage.

La structure de support doit être conçue en fonction de :

• Dimensions globales de la baignoire
• Profondeur de la cavité
• Pression de moulage
• Poids du moule
• Exigences de chauffage
• Volume de production attendu
• Presse ou équipement de production

Un support structurel adéquat est particulièrement important lorsque l'outillage est utilisé de manière répétée dans une production de volume moyen ou élevé.

Contrôle de la température pour les grands moules de baignoire en composite

Le contrôle de la température devient de plus en plus important à mesure que la taille du moule de baignoire augmente. Une grande cavité nécessite un environnement thermique stable afin que le matériau composite puisse s'écouler et durcir de manière constante sur toute la surface de formage.

Un système de chauffage mal équilibré peut créer des différences de température entre différentes zones du moule. Ces différences peuvent influencer le comportement de durcissement, l'écoulement du matériau, la qualité de surface et la stabilité dimensionnelle.

Pour un moule de compression pour baignoire, le système de chauffage doit donc être considéré conjointement avec la structure du moule et la géométrie de la cavité, plutôt que traité comme un composant indépendant.

Distribution thermique uniforme

Les grandes surfaces planes ou courbes peuvent nécessiter des éléments chauffants ou des canaux de chauffage soigneusement positionnés pour minimiser les différences de température à travers la cavité. L'objectif est de fournir des conditions thermiques stables et reproductibles tout au long du cycle de production.

Une distribution uniforme de la température peut aider à réduire :

• Durcissement inégal
• Variation dimensionnelle
• Différences de qualité de surface
• Contrainte résiduelle
• Gauchissement local
• Variation du cycle de production

Stabilité thermique pendant la production répétée

Un moule pour baignoire utilisé pour la production continue subit des cycles de chauffage et de refroidissement répétés. La structure de l'outillage et le système de chauffage doivent donc être conçus en tenant compte de la stabilité thermique à long terme.

Des performances thermiques constantes aident les fabricants à maintenir des conditions de production plus prévisibles et réduisent le besoin d'ajustements fréquents du processus.

Conception de la ventilation pour les moules de baignoire en composite

Une ventilation efficace est une autre considération importante lors de la conception d'un moule pour baignoire en composite. Pendant le moulage, l'air et les gaz à l'intérieur de la cavité doivent s'échapper à mesure que le matériau remplit le moule.

Si l'air reste piégé dans des zones difficiles à remplir, la baignoire finie peut développer des imperfections de surface, des vides, un remplissage incomplet ou des défauts localisés.

Les emplacements de ventilation doivent être sélectionnés en fonction de :

• Géométrie de la cavité
• Direction de l'écoulement du matériau
• Configuration de la ligne de joint
• Zones profondes ou fermées
• Emplacements potentiels de piégeage d'air
• Conditions de moulage attendues

L'objectif est de fournir des voies de libération d'air suffisantes tout en contrôlant les fuites de matériau à travers le système de ventilation.

Pour les grands composants de baignoire, la ventilation doit être évaluée lors de la phase de conception du moule plutôt que d'être ajoutée seulement après l'apparition de problèmes de production.

Contrôle des bavures dans le moulage par compression des baignoires

Les bavures sont une préoccupation courante dans le moulage par compression car l'excès de matériau peut s'échapper par la surface de joint du moule lorsque la cavité est comprimée.

Pour les grands composants sanitaires, des bavures excessives augmentent les besoins en ébavurage et peuvent affecter l'apparence ou la précision dimensionnelle de la baignoire finie.

La formation de bavures peut être influencée par plusieurs facteurs, notamment :

• Précision de la ligne de joint
• Condition de fermeture du moule
• Charge de matériau
• Pression de moulage
• Usure du moule
• Conception de la cavité
• Comportement de l'écoulement du matériau

Un moule pour baignoire de précision doit donc incorporer des surfaces de joint soigneusement conçues et une rigidité structurelle suffisante pour maintenir une fermeture stable du moule pendant la production.

La réduction des bavures au stade de l'outillage peut également réduire le travail d'ébavurage en aval et améliorer l'efficacité globale de la fabrication.

Problèmes courants de moulage de baignoires et solutions d'ingénierie

Les grands composants de baignoires en composite peuvent présenter différents types de défauts de moulage en fonction du matériau, de l'outillage, de l'équipement et des conditions de traitement. Comprendre la relation entre un défaut et sa cause potentielle aide les ingénieurs à déterminer l'action corrective la plus appropriée.

Il est important de comprendre que tous les défauts de moulage ne proviennent pas du moule lui-même. Les propriétés du matériau, le poids de la charge, la position de chargement, la température de moulage, la pression, le temps de durcissement et les performances de la presse peuvent également influencer le résultat final.

Une évaluation d'ingénierie complète doit donc considérer le moule et le processus de moulage comme un système de production intégré.

Moulage d'essai pour la validation de l'outillage de baignoire

Le moulage d'essai offre une opportunité importante de vérifier si un moule pour baignoire nouvellement fabriqué peut atteindre les performances de production requises.

Plutôt que d'évaluer uniquement si le moule peut produire la forme de base correcte, la production d'essai permet aux ingénieurs d'examiner l'interaction entre l'outillage, le matériau, l'équipement de moulage et les paramètres du processus.

Vérification de la géométrie de la baignoire

La pièce d'essai peut être inspectée pour vérifier les dimensions globales, les interfaces critiques, les caractéristiques de la cavité, la géométrie des parois et d'autres exigences définies par le client.

Évaluation de la qualité de surface

La surface moulée est examinée pour détecter des défauts tels qu'une apparence inégale, des piqûres, des trous d'épingle, des zones riches en résine, une exposition des fibres ou d'autres anomalies pouvant nécessiter des ajustements de l'outillage ou du processus.

Évaluation du démoulage

Le processus de libération est observé attentivement pour déterminer si la baignoire se sépare facilement du moule sans force excessive ni dommage.

Vérification des bavures et des performances de la ligne de joint

La production d'essai offre également l'occasion d'évaluer la distribution des bavures et les performances des surfaces de joint du moule dans des conditions de production réelles.

Les informations obtenues lors du moulage d'essai peuvent ensuite être utilisées pour optimiser l'outillage avant le début de la production régulière.

Inspection de qualité pour la fabrication des moules de baignoire

Le contrôle qualité est une partie importante de la fabrication de grands outillages composites. Parce que les moules de baignoire contiennent de grandes surfaces courbes et une géométrie complexe, l'inspection doit couvrir à la fois la précision dimensionnelle et les performances fonctionnelles de l'outillage.

Un processus d'inspection structuré aide à identifier les problèmes d'outillage avant qu'ils ne deviennent des problèmes de production récurrents et fournit une plus grande confiance dans les performances à long terme du moule.

De la conception du produit de baignoire à l'outillage prêt pour la production

Un outillage réussi pour baignoire commence avant le début de l'usinage. La géométrie du produit, la sélection du matériau, le processus de moulage, le volume de production et l'équipement disponible doivent tous être pris en compte lors de la phase d'ingénierie.

Chez MDC, le processus de développement peut inclure :

1. Examen du dessin du produit et du modèle 3D – Analyser la géométrie, les dimensions, les tolérances et les zones fonctionnelles de la baignoire.
2. Analyse DFM – Examiner les angles de dépouille, les lignes de joint, la géométrie des parois, les conditions de démoulage et les problèmes potentiels d'écoulement du matériau.
3. Conception de la structure du moule – Développer la cavité, le noyau, la structure de support, le système de chauffage, la ventilation et les autres caractéristiques d'outillage requises.
4. Usinage CNC de précision – Fabriquer les composants du moule conformément aux spécifications d'ingénierie approuvées.
5. Meulage et polissage – Finir la surface de la cavité selon l'aspect requis de la baignoire.
6. Assemblage du moule – Assemblez les composants du moule et vérifiez l'ajustement et l'alignement.
7. Inspection dimensionnelle – Vérifier les dimensions critiques du moule et les zones fonctionnelles.
8. Moulage d'essai – Valider le moule dans des conditions de production pratiques.
9. Optimisation de l'outillage – Effectuer les ajustements nécessaires en fonction des résultats d'essai.
10. Approbation finale – Effectuer l'inspection finale avant la libération pour la production.

Ce flux de travail d'ingénierie aide à transformer le moule pour baignoire d'un outil usiné en un système d'outillage prêt pour la production, capable de soutenir une fabrication composite constante.

Capacité de fabrication de moules pour baignoire de MDC

Chez MDC, nous fabriquons des moules pour baignoires personnalisés pour les applications sanitaires en composite et SMC. Nos solutions d'outillage sont développées en fonction de la structure du produit, du système de matériau, du processus de moulage, du volume de production et de la qualité de surface requise.

Pour les grands outillages de baignoire, notre approche d'ingénierie se concentre sur le maintien de la précision de la cavité et de la stabilité structurelle tout en fournissant l'état de surface et les performances de démoulage requis pour la production pratique.

Fabrication de cavités de précision

La géométrie de la cavité est fabriquée à l'aide de processus d'usinage de précision pour reproduire avec exactitude la forme requise de la baignoire. Une attention particulière est accordée aux grandes surfaces courbes, aux zones de transition, aux bords et aux caractéristiques fonctionnelles critiques.

Expérience en outillage composite

MDC a de l'expérience dans la fabrication d'outillages pour les applications composites, y compris les moules de compression et d'autres solutions de moules composites personnalisés. Cette expérience permet à la conception de l'outillage de prendre en compte le comportement du matériau et les conditions réelles de moulage plutôt que de se concentrer uniquement sur la géométrie du produit.

Finition de surface

Pour les surfaces visibles de la baignoire, la finition du moule est une partie importante du processus d'outillage. Le meulage et le polissage sont effectués en fonction de l'aspect requis du produit et des exigences de production.

Ingénierie orientée vers la production

MDC développe des moules en tenant compte des conditions de production. La rigidité du moule, le chauffage, la ventilation, les surfaces de joint, les angles de dépouille et le démoulage sont pris en compte lors du développement de l'outillage pour soutenir une fabrication reproductible.

Essai et optimisation de l'outillage

Si nécessaire, le moulage d'essai peut être utilisé pour vérifier les dimensions du produit, la qualité de surface, les bavures, le comportement de remplissage et les performances de démoulage. Les résultats fournissent des informations pratiques pour l'optimisation finale de l'outillage.

Applications des baignoires en composite et SMC

Différents fabricants de baignoires peuvent utiliser différents systèmes de matériaux composites et processus de production. La conception de l'outillage doit donc être développée en fonction du matériau spécifique et de la méthode de fabrication, plutôt que de supposer que chaque moule pour baignoire peut utiliser la même configuration.

Baignoires en SMC

Les moules pour baignoires en SMC sont conçus pour les applications de moulage par compression où le matériau est formé et durci sous chaleur et pression contrôlées. L'outillage doit s'adapter à l'écoulement du matériau, au comportement de durcissement, au contrôle des bavures et au démoulage fiable.

Baignoires en FRP et en composite

Les processus de fabrication de baignoires en FRP et autres composites peuvent nécessiter différentes configurations d'outillage en fonction de la méthode de formage et de durcissement. La qualité de surface, les performances de libération, la stabilité dimensionnelle et la durabilité du moule restent des considérations importantes.

Produits sanitaires personnalisés

Au-delà des conceptions standard de baignoires, l'outillage composite peut également être développé pour des produits sanitaires personnalisés avec des dimensions, des contours, des zones de montage ou des exigences de surface spéciaux.

La structure du moule doit être adaptée au produit réel plutôt que de s'appuyer sur une conception d'outillage standardisée.

Quelles informations devez-vous fournir pour un projet de moule pour baignoire ?

Fournir des informations techniques complètes permet à l'ingénieur d'outillage d'évaluer le projet avec plus de précision et de développer un moule qui correspond au processus de production prévu.

Pour un projet de moule pour baignoire, les clients doivent idéalement fournir :

• Modèle 3D du produit ou dessin d'ingénierie 2D
• Dimensions globales de la baignoire
• Spécification du matériau
• Processus de moulage ou de formage
• Volume de production attendu
• État de surface requis
• Tolérances dimensionnelles critiques
• Équipement de moulage disponible
• Exigences de démoulage
• Inserts spéciaux ou caractéristiques fonctionnelles
• Exigences d'inspection et d'acceptation

Si le processus de production ou la spécification du matériau est encore en développement, la conception de l'outillage peut être évaluée sur la base des informations disponibles sur le produit et des conditions de fabrication attendues.

Comment sélectionner un fabricant de moules pour baignoire

Lors de la sélection d'un fabricant de moules pour baignoire, les acheteurs doivent évaluer plus que la capacité d'usinage. Les grands outillages composites nécessitent une compréhension de la géométrie du produit, du comportement du matériau, de la structure du moule, de la finition de surface et des conditions de production.

Les facteurs importants à considérer incluent :

• Expérience avec les grands moules composites
• Connaissance du SMC et du moulage par compression
• Capacité d'usinage CNC de précision
• Capacité de finition de surface de grandes cavités
• Expérience en conception structurelle de moules
• Connaissance du chauffage et de la gestion thermique
• Conception de la ventilation et du contrôle des bavures
• Capacité de moulage d'essai
• Inspection dimensionnelle et contrôle qualité
• Communication technique et soutien de projet

Un partenaire d'outillage fiable doit être capable d'expliquer comment chaque décision de conception du moule soutient les exigences de production réelles du client, plutôt que de simplement fournir un moule basé sur un dessin.

Questions fréquentes sur les moules pour baignoire

Qu'est-ce qu'un moule pour baignoire ?

Un moule pour baignoire est un système d'outillage utilisé pour former un composant de baignoire à partir de matériaux tels que le SMC, le FRP ou d'autres matériaux composites. Le moule définit la géométrie du produit et influence fortement la précision dimensionnelle, l'état de surface et les performances de démoulage.

Qu'est-ce qu'un moule pour baignoire en SMC ?

Un moule pour baignoire en SMC est un moule de compression spécialement conçu pour former du matériau SMC en une baignoire ou un composant sanitaire associé. Sa conception doit prendre en compte l'écoulement du matériau, le durcissement, le contrôle de la température, les bavures, l'état de surface et le démoulage.

Pourquoi l'état de surface est-il important pour un moule pour baignoire ?

La cavité du moule transfère ses caractéristiques de surface à la baignoire finie. Une cavité correctement usinée et polie peut aider à obtenir une apparence constante et à réduire le travail de finition lié à la surface.

Pourquoi les angles de dépouille sont-ils importants dans la conception d'un moule pour baignoire ?

Les angles de dépouille fournissent un jeu entre le moule et la baignoire moulée pendant le démoulage. Une conception de dépouille appropriée aide à réduire la résistance à la libération et diminue le risque de rayures, de déformation ou de dommages au composant fini.

Comment la rigidité du moule affecte-t-elle la production de baignoires ?

La rigidité du moule aide à maintenir la géométrie de la cavité sous les charges mécaniques et thermiques. Un outillage stable soutient la constance dimensionnelle et réduit le risque de déformation pendant les cycles de production répétés.

Comment réduire les bavures dans le moulage par compression des baignoires ?

Les bavures peuvent être influencées par la précision de la ligne de joint, l'usure du moule, la charge de matériau, la pression de moulage et la conception de la cavité. Des surfaces de joint précises combinées à un contrôle approprié du matériau et du processus peuvent aider à réduire les bavures excessives.

Quels matériaux peuvent être utilisés avec les moules pour baignoire ?

Le matériau approprié dépend du processus de fabrication de la baignoire. Les applications de baignoires composites peuvent utiliser du SMC, du FRP ou d'autres systèmes composites, et le moule doit être conçu en fonction du matériau spécifique et des conditions de durcissement ou de formage.

MDC peut-elle fabriquer des moules pour baignoire personnalisés ?

Oui. MDC fabrique des moules pour baignoire personnalisés selon la géométrie du produit, le matériau, le processus de moulage, le volume de production, les exigences de surface, les conditions de l'équipement et les spécifications du client.

MDC fabrique-t-elle des moules de compression SMC ?

Oui. MDC fabrique des moules de compression personnalisés pour les applications SMC, y compris les sanitaires et d'autres composants composites nécessitant une géométrie de cavité précise et des performances de production reproductibles.

Les moules pour baignoire peuvent-ils être utilisés pour une production à haut volume ?

Oui. Un moule pour baignoire correctement conçu peut être conçu pour des cycles de production répétés. Le matériau de l'outillage, la rigidité du moule, la gestion thermique, la finition de surface, la maintenance et les conditions de production doivent tous être pris en compte lors de la détermination de la configuration d'outillage appropriée.

Conclusion : Outillage de précision pour une production constante de baignoires

Un moule pour baignoire réussi fait plus que reproduire la forme de base d'un produit sanitaire. Pour les grands composants composites, la précision de la cavité, l'état de surface, la rigidité du moule, les angles de dépouille, la ventilation, la stabilité thermique et les performances de démoulage contribuent tous au résultat final de la production.

Plus la surface de formage est grande, plus il devient important de contrôler ces facteurs en tant que système d'outillage intégré. L'usinage précis établit la géométrie, la finition de surface détermine la qualité de la cavité visible, la gestion thermique soutient un traitement constant, et une conception appropriée de la dépouille et du démoulage aide à protéger la baignoire finie.

Chez MDC, nous fabriquons des moules pour baignoires, des moules pour baignoires en SMC, des moules de compression et des outillages composites personnalisés pour les applications sanitaires. De l'examen du produit et du DFM à l'usinage CNC, au polissage, à l'assemblage, à l'inspection et au moulage d'essai, notre processus de développement d'outillage est axé sur les exigences de production pratiques et les résultats reproductibles.

Que vous développiez une baignoire composite standard, un produit sanitaire en SMC ou un composant composite personnalisé de grand format, MDC peut développer une solution de moule basée sur la géométrie de votre produit, votre système de matériau, votre processus de production et vos exigences de qualité.

Contactez MDC pour discuter de votre projet de moule pour baignoire et d'outillage composite.
