Résumé exécutif

La fabrication traditionnelle de moules de compression repose sur l’usinage soustractif — fraisage CNC, tournage et électro-érosion — pour produire des outils de haute précision. Bien qu’efficaces, ces méthodes impliquent des délais longs, une forte consommation d’acier outil et un gaspillage important de matériau. L’étude numérique résumée ici évalue la fusion laser sur lit de poudre (DMLS) comme alternative pour la fabrication d’outillages de moulage par compression. Les principaux résultats incluent :

• Le moule DMLS avec structure interne en nid d’abeille a atteint le critère de conception d’une flèche maximale ≤ 0,001 pouce sous des pressions et températures de moulage réalistes.
• Le moule additif a utilisé environ 74 % de matériau en moins qu’un moule usiné de façon traditionnelle.
• La liberté de conception offerte par le DMLS permet l’optimisation topologique interne, l’intégration de canaux de refroidissement conformes et la réduction de masse sans compromettre la rigidité.

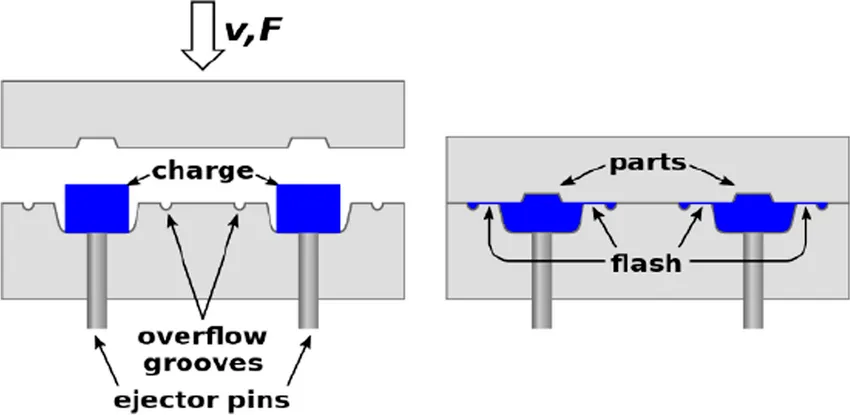

1. Pourquoi le DMLS est important pour les moules de compression et l’outillage SMC

La fusion laser sur lit de poudre (DMLS) est une technologie de fabrication additive métallique qui construit les pièces couche par couche grâce à un laser focalisé qui fusionne la poudre métallique. Pour les fabricants de moules de compression et de moules SMC, le DMLS offre plusieurs avantages stratégiques :

1.1 Efficacité matérielle et économique

Les conceptions additives en treillis ou en nid d’abeille réduisent drastiquement le volume d’acier outil nécessaire pour les grands moules. Les 74 % d’économie de matériau se traduisent directement par une réduction des coûts et de l’usinage final lorsque l’on applique une finition hybride (DMLS + CNC).

1.2 Liberté géométrique et contrôle thermique

Le DMLS permet de réaliser des caractéristiques difficiles voire impossibles à usiner : treillis internes pour alléger la structure, canaux de refroidissement conformes intégrés pour une meilleure uniformité thermique, et nervures optimisées topologiquement pour maximiser la rigidité par unité de masse — des capacités essentielles pour l’outillage de compression à grand volume.

1.3 Cycles de développement plus courts

Pour la R&D, les moules prototypes ou les outillages spécialisés de faible volume, le DMLS réduit les délais en éliminant plusieurs étapes complexes d’usinage. Les itérations — comme la géométrie des canaux ou des renforts — peuvent être modifiées directement dans le modèle CAO sans nécessiter de nouveaux dispositifs de bridage coûteux.

2. Approche computationnelle : validation des performances structurelles et thermiques

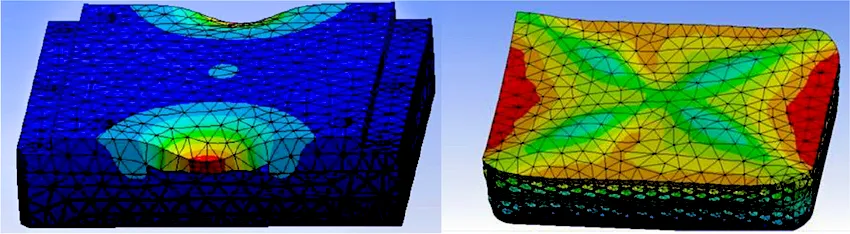

L’étude a comparé deux concepts de moule sous des conditions de moulage identiques : un moule massif en acier usiné (référence) et un moule produit en DMLS avec une structure interne en nid d’abeille. L’analyse par éléments finis (FEA) a évalué la flèche mécanique sous pression de moulage et les gradients thermiques représentatifs des cycles de compression SMC.

2.1 Analyse structurelle

Grâce à des simulations statiques linéaires et non linéaires, le moule en nid d’abeille DMLS a maintenu une flèche maximale inférieure à 0,001 pouce. La géométrie du treillis a été optimisée pour concentrer le matériau le long des chemins de contraintes principaux tout en éliminant la masse dans les zones faiblement sollicitées.

2.2 Analyse thermique

Les simulations thermiques transitoires ont modélisé l’apport de chaleur pendant un cycle typique de compression polymérisation et le refroidissement qui s’ensuit. La faible masse thermique du moule DMLS (due aux cavités internes) nécessite une gestion thermique active — assurée via des canaux de refroidissement conformes — afin de garantir une polymérisation uniforme et d’éviter les zones chaudes. Avec ces canaux, les écarts de température sont restés dans les limites acceptables du procédé.

2.3 Stratégie de finition hybride

La recherche met en avant un flux de travail hybride : DMLS pour la topologie interne et la forme quasi-finie, puis usinage CNC de haute précision pour les surfaces critiques. Cette approche garantit une rugosité et des tolérances dimensionnelles conformes tout en conservant les avantages de rapidité et de matériau de la fabrication additive.

3. Recommandations de conception pour les moules métalliques AM

Sur la base des résultats numériques et des meilleures pratiques, les recommandations suivantes sont proposées pour appliquer le DMLS à la fabrication de moules de compression :

• Conception de treillis orientés topologiquement : orienter le nid d’abeille ou le treillis le long des chemins de charge principaux ; éviter une porosité uniforme qui réduit la rigidité.
• Intégration du refroidissement conforme : placer les canaux près de la surface de cavité avec des sections maîtrisées pour optimiser l’extraction de chaleur et réduire le temps de cycle.
• Planification du post-traitement : prévoir une surépaisseur pour la finition CNC des faces d’étanchéité et des plans de joint ; identifier les zones nécessitant un traitement de détente pour réduire les contraintes internes liées à l’AM.
• Choix des matériaux : utiliser des aciers à outils et des aciers maraging compatibles avec le DMLS et le traitement thermique pour atteindre la dureté requise et assurer la durabilité de l’outil.
• Contrôle qualité : appliquer des essais non destructifs (END) pour vérifier la porosité interne et une métrologie de précision pour les dimensions de cavité.

4. Fabrication, durabilité et considérations économiques

Bien que le DMLS réduise les déchets de matériau, les fabricants doivent évaluer le temps machine, le coût de la poudre et les dépenses de post-traitement. Points clés :

• Stratégies de réutilisation de la poudre pour réduire les consommables.
• Consommation énergétique des machines DMLS grand format par rapport aux centres d’usinage conventionnels.
• Durée de vie de l’outil et maintenance : appliquer des traitements ou revêtements de surface pour résister à l’abrasion des compounds SMC.
• Analyse du cycle de vie : la réduction de l’utilisation d’acier et des déchets d’usinage améliore l’impact environnemental lorsqu’elle est mise en balance avec la consommation énergétique de l’AM.

Conclusion pratique : Pour les moules de complexité moyenne à élevée et les outillages de R&D, le DMLS (combiné à une finition CNC) est souvent supérieur techniquement et économiquement. Pour les outillages très simples et fortement standardisés, l’usinage traditionnel peut toutefois rester plus adapté.

5. Impacts pour MDC Mould et l’industrie de l’outillage composite

Pour un spécialiste comme MDC Mould, le DMLS représente une technologie stratégique venant compléter les capacités existantes en CNC et EDM. Opportunités clés :

• Moules prototypes rapides pour essais SMC et BMC.
• Moules optimisés avec refroidissement conforme pour réduire le temps de polymérisation et améliorer la constance des pièces.
• Outillages légers sur mesure pour les grandes pièces composites lorsque la manutention et le transport pèsent sur les coûts.
• Lignes hybrides où les noyaux DMLS sont entourés d’une structure usinée conventionnellement afin d’équilibrer coûts et performances.

L’adoption du DMLS permet à MDC de renforcer ses services pour les panneaux SMC automobiles, les boîtiers EV, les pièces structurelles composites et les outils spécialisés pour le thermoformage.

6. Prochaines étapes recommandées pour l’adoption industrielle

1. Lancer des projets pilotes combinant noyaux produits en DMLS avec faces finies en CNC pour des conceptions représentatives de moules SMC.
2. Réaliser des essais de moulage en cycle complet pour valider la résistance à l’usure, le comportement au démoulage et la qualité des pièces.
3. Établir un guide interne de conception pour la fabrication additive (DfAM) axé sur la taille des treillis, le diamètre des canaux et les séquences de post-traitement.
4. Collaborer avec les fournisseurs de matériaux pour certifier des poudres d’acier outil spécifiques aux cycles thermiques et à l’abrasion liés au SMC.

Conclusion

Cette étude numérique démontre que le DMLS est une option techniquement viable pour la fabrication moderne de moules de compression. Associés au refroidissement conforme et à des stratégies de finition hybride, les moules DMLS peuvent satisfaire les exigences structurelles et thermiques strictes des procédés de compression SMC tout en offrant des économies substantielles de matériau et une liberté de conception accrue. Pour les fournisseurs de moules SMC et d’outillage composite, l’intégration du DMLS ouvre de nouvelles possibilités en matière de performance, de durabilité et d’itération rapide.
