Dans le moulage composite moderne—en particulier dans les procédés SMC (Sheet Molding Compound) et BMC (Bulk Molding Compound)—la précision dimensionnelle, la répétabilité et la stabilité après moulage sont fondamentales. En tant que fabricant de moules de premier plan, MDC Mould optimise en continu non seulement les outils, mais aussi l’ensemble du processus de validation en aval. Cet article présente notre dernière innovation : un gabarit de refroidissement personnalisé conçu en interne et intégré à une inspection 3D par balayage avancée pour garantir un contrôle dimensionnel constant et fiable.

Pourquoi la stabilité dimensionnelle est-elle essentielle dans le moulage composite

Les matériaux composites tels que le SMC et le BMC sont réputés pour leur excellent rapport résistance/poids, leur résistance à la corrosion et leur flexibilité de conception. Toutefois, ils sont également sujets au retrait thermique et à la déformation post-moulage en raison des écarts de température, de la pression inégale ou d’un refroidissement non maîtrisé. Sans stratégie pour simuler les conditions de refroidissement réelles, même une pièce moulée avec précision peut dépasser les tolérances lors de la phase de refroidissement.

Pour y remédier, MDC Mould a développé un procédé combinant des gabarits de refroidissement personnalisés à chaque pièce avec une métrologie 3D sans contact, comblant ainsi l’écart entre la fabrication du moule et la vérification des performances fonctionnelles.

Notre gabarit de refroidissement personnalisé : conçu pour la fonctionnalité et la précision

Le gabarit de refroidissement n’est pas simplement un cadre de support — c’est un dispositif de haute précision conçu pour correspondre à la géométrie exacte de la pièce moulée. Voici son fonctionnement :

• Conformité à la forme : Le gabarit reflète la géométrie finale de la pièce, assurant un refroidissement uniforme sans points de contrainte ni affaissement.
• Simulation post-moulage : En simulant le refroidissement en conditions réelles, on évite les déformations irréalistes lors de la mesure.
• Stabilisation pendant le balayage : Le gabarit maintient la pièce en position pour permettre une inspection 3D fiable et répétable.
• Ajustement selon le matériau : Chaque gabarit est conçu en fonction du comportement thermique du matériau composite.

Les gabarits sont fabriqués sur mesure dans notre atelier d’outillage à l’aide de systèmes CAD/CAM, garantissant une haute précision d’ajustement et une excellente répétabilité. Cette intégration entre conception d’ingénierie et contrôle qualité reflète notre compréhension approfondie du comportement des pièces moulées.

Inspection avancée par balayage 3D pour un retour haute résolution

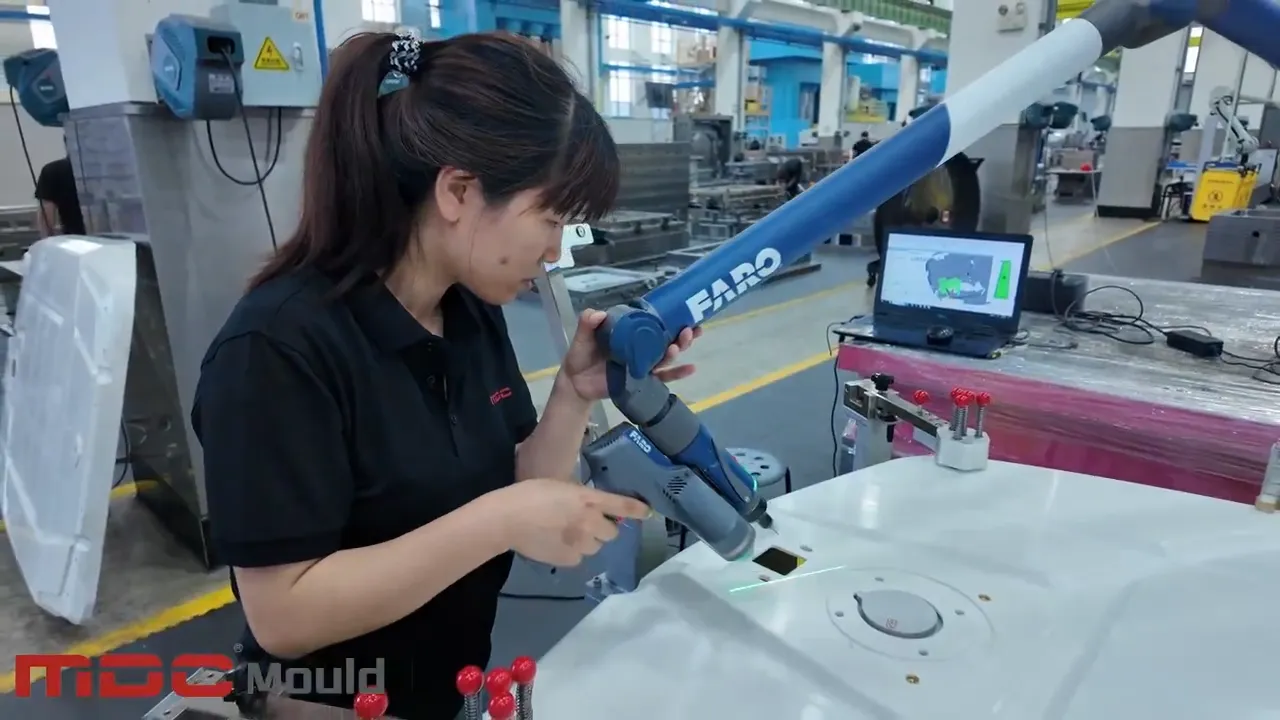

Une fois la pièce complètement refroidie et stabilisée, elle est scannée à l’aide d’un équipement de balayage 3D de pointe qui génère des données de nuage de points détaillées. Nous procédons ensuite à :

• L’alignement des données scannées avec le modèle CAO original
• L’analyse dimensionnelle 3D complète avec cartographie des écarts
• La génération d’un rapport d’inspection 3D complet avec tolérances codées par couleur
• La livraison de ce rapport au client pour un retour transparent et une validation

Ce processus d’inspection sans contact est plus rapide, plus précis et plus complet que les techniques classiques à MMT, en particulier pour les pièces complexes ou de grande surface.

Assurance qualité intégrée : une boucle fermée

Notre usage combiné des gabarits de refroidissement et de l’inspection par balayage 3D constitue une solution de bout en bout pour le contrôle dimensionnel. Cette méthode garantit que la pièce moulée respecte non seulement sa géométrie de conception, mais aussi sa forme fonctionnelle après refroidissement — véritable indicateur de succès industriel.

Avantages en résumé :

• Réduction des taux de rebut grâce à la détection précoce des dérives dimensionnelles
• Procédures QA répétables pouvant être normalisées et mises à l’échelle
• Confiance accrue des clients grâce à la transparence totale des données d’inspection
• Cycles de développement accélérés pour les prototypes et les nouveaux produits

Applications dans divers secteurs

Cette solution est particulièrement adaptée aux secteurs où la précision géométrique et la stabilité thermique sont essentielles, notamment :

• Automobile : Couvercles de batterie, panneaux de toit intérieur, planchers de coffre, boucliers moteurs
• Électrique : Boîtiers et isolateurs en BMC/SMC
• Infrastructures : Composants de réservoirs d’eau GRP à grande surface
• Aérospatial : Panneaux structurels légers exigeant un contrôle strict des tolérances

Pourquoi choisir MDC Mould ?

Nous sommes bien plus qu’un simple fournisseur de moules — nous sommes un partenaire global en fabrication de précision. De la conception de moules et la fabrication d’outillage jusqu’à l’inspection post-moulage et l’optimisation des procédés, MDC Mould propose une solution complète fondée sur l’excellence technique.

Spécialisés dans le développement de moules composites — incluant les moules SMC, les moules BMC, les outillages en fibre de carbone et les moules de compression — nous comprenons vos défis et exigences.
