Qu'est-ce qu'un moule SMC ?

Un moule SMC est un outil de production conçu pour former et faire cuire le Sheet Molding Compound par moulage par compression. Le moule fournit la géométrie requise du produit tandis que le processus de moulage applique une pression et une chaleur contrôlées pour former le matériau composite.

Selon le produit, un moule SMC peut comprendre une cavité, un noyau, des insertions, des surfaces de joint, des composants de chauffage, des dispositifs d'éventation, des systèmes de positionnement et des supports structurels.

Un outillage SMC de qualité industrielle doit être conçu pour maintenir sa géométrie pendant des cycles de moulage répétés. Il doit également offrir des conditions adaptées à l'écoulement et à la cuisson de la matière tout en permettant un démoulage efficace de la pièce finie.

Pour cette raison, les principaux objectifs techniques de l'outillage SMC incluent :

• Géométrie précise de la cavité et du noyau
• Structure de moule stable
• Écoulement contrôlé de la matière
• Conditions thermiques uniformes
• Éventation efficace
• Formation contrôlée des bavures
• Finition de surface constante
• Démoulage fiable
• Précision dimensionnelle reproductible
• Stabilité de production à long terme

Pourquoi la conception du moule SMC est-elle essentielle pour la qualité de production ?

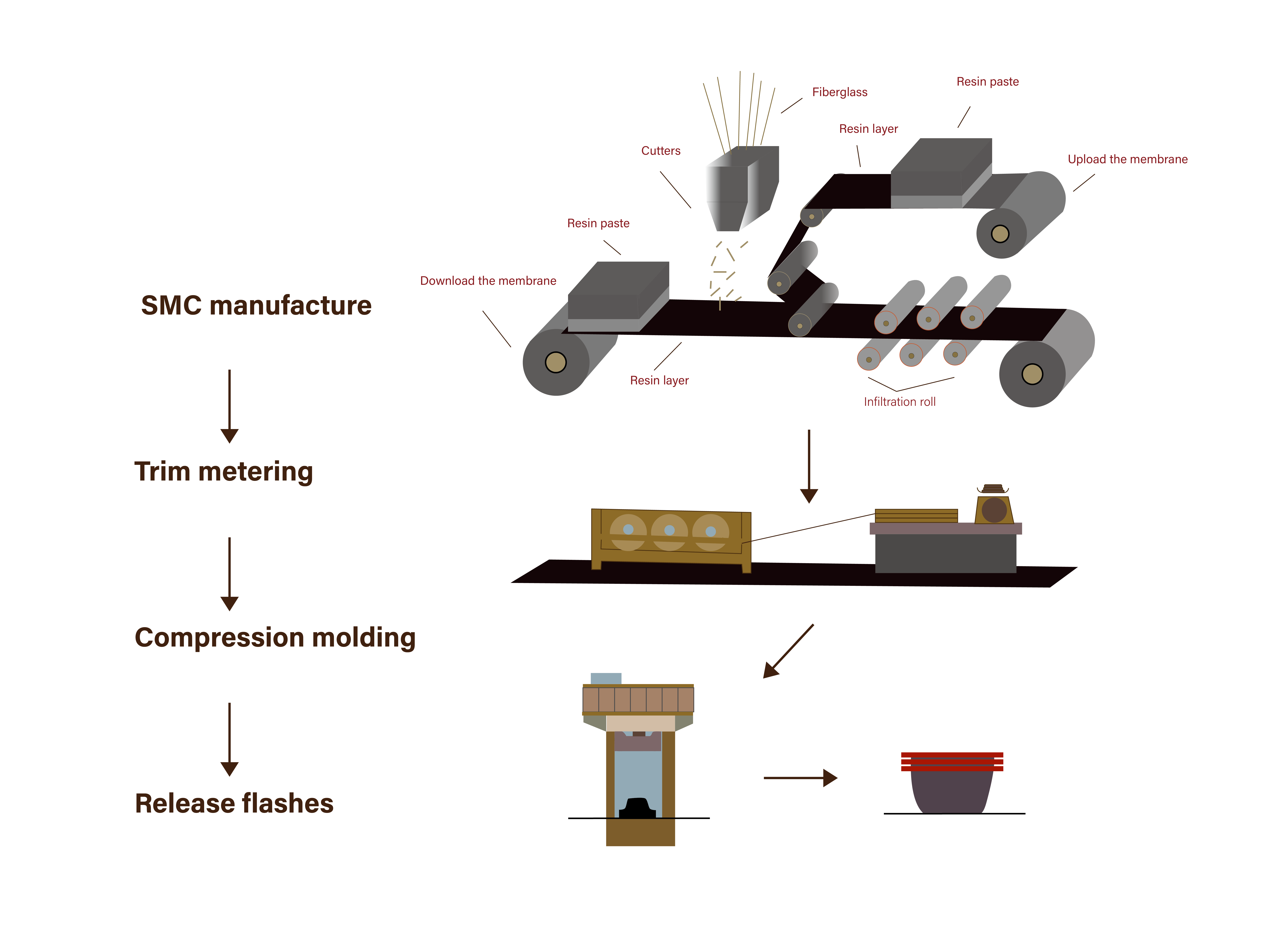

Le moulage SMC combine l'écoulement de la matière, la compression, le chauffage et la cuisson dans un cycle de production relativement court. Un changement dans un paramètre de l'outillage peut influencer plusieurs aspects du processus en même temps.

Par exemple, une géométrie de cavité inadaptée peut restreindre l'écoulement de la matière, tandis qu'une mauvaise éventation peut contribuer à l'emprisonnement d'air. Une température de moule inégale peut entraîner une cuisson inconstante, et des surfaces de joint imprécises peuvent augmenter les bavures.

Cela signifie qu'un moule SMC doit être développé comme partie intégrante du système de moulage complet, plutôt que d'être conçu uniquement selon la forme du produit fini.

Un moule bien conçu contribue à créer une relation plus prévisible entre :

• La charge de matière et l'écoulement de la matière
• La pression de moulage et le remplissage de la cavité
• La température du moule et la cuisson
• La conception de la ligne de joint et le contrôle des bavures
• La géométrie de dépouille et le démoulage
• La finition de la cavité et l'apparence du produit

Considérations clés pour la conception d'outillages SMC

La conception d'un outillage SMC doit commencer par le produit, le matériau, le processus de moulage et les exigences de production. Plusieurs facteurs liés à l'outillage nécessitent une attention particulière.

Géométrie de la cavité et du noyau

La cavité et le noyau définissent la géométrie finale du composant SMC. Les dimensions critiques, les zones de transition, les nervures, les bossages, les trous, les points de montage et autres caractéristiques fonctionnelles doivent être pris en compte lors de la conception de l'outillage.

Pour les grands composants SMC, il est particulièrement important de maintenir une géométrie stable sur toute la surface du moule, car des écarts relativement faibles peuvent affecter les dimensions finales de la pièce.

Conception de la ligne de joint

La ligne de joint détermine l'endroit où les sections du moule se séparent. Son emplacement affecte l'écoulement de la matière, la formation des bavures, les exigences d'ébavurage et le démoulage.

Une surface de joint correctement conçue aide à contrôler les fuites de matière tout en fournissant un chemin de séparation pratique pour le composant fini.

Angles de dépouille

Les angles de dépouille assurent un jeu entre le composant moulé et la surface du moule lors du démoulage. Une dépouille insuffisante peut augmenter la résistance au démoulage et potentiellement endommager la pièce ou la surface du moule.

Les exigences de dépouille dépendent de la géométrie du produit, de l'état de surface, des caractéristiques du matériau et du processus spécifique de moulage SMC.

Rigidité du moule

La structure de l'outillage doit résister à des charges mécaniques et thermiques répétées sans déformation excessive.

Une rigidité adéquate est particulièrement importante pour les outillages SMC de grande surface où la déformation de la cavité peut affecter la précision dimensionnelle et les performances de la ligne de joint.

Écoulement de la matière et placement de la charge dans le moulage SMC

L'écoulement de la matière est l'une des considérations centrales du moulage par compression SMC. Lors de la fermeture du moule, la charge de matière se répand dans la cavité et doit atteindre les zones requises avant que le processus de cuisson n'ait trop progressé.

La conception du moule doit donc fonctionner en conjonction avec la taille de la charge, son emplacement, la géométrie du produit, la pression de moulage et la température.

Un écoulement de matière mal planifié peut contribuer à :

• Remplissage incomplet
• Variation de la distribution des fibres
• Zones locales riches en résine
• Défauts de surface
• Marques de soudure ou liées à l'écoulement
• Bavures excessives

Pour les composants SMC complexes, la disposition de la charge et la géométrie du moule doivent être évaluées ensemble plutôt qu'indépendamment.

Pourquoi l'emplacement de la charge est-il important ?

La position initiale de la charge SMC influence la distance et la direction que la matière doit parcourir pendant la compression. Une disposition appropriée de la charge peut aider à raccourcir les trajets d'écoulement inutiles et à améliorer la distribution de la matière.

La configuration optimale dépend de la géométrie du produit et du système de matériau, de sorte que les décisions relatives à l'outillage doivent être basées sur l'application réelle plutôt que sur une règle générale fixe.

Contrôle de la température dans le moulage SMC

Le contrôle de la température est l'une des fonctions les plus importantes d'un moule SMC. Les matériaux SMC nécessitent un chauffage contrôlé pendant le processus de moulage et de cuisson, et le moule doit fournir des conditions thermiques suffisamment stables sur la zone de formage.

Un déséquilibre de température peut contribuer à des différences d'écoulement de la matière et de cuisson entre les différentes zones de la pièce.

Les effets potentiels incluent :

• Cuisson inégale
• Variation dimensionnelle
• Différences de qualité de surface
• Contraintes résiduelles
• Voilage
• Variation d'un cycle à l'autre

Pour les grands outillages SMC, les éléments chauffants ou les canaux de chauffage doivent être disposés en fonction de la géométrie de la cavité et des besoins thermiques prévus.

Uniformité thermique dans la cavité

L'objectif d'un système de chauffage SMC n'est pas simplement d'augmenter la température du moule. Il doit créer des conditions thermiques reproductibles sur les zones où la matière est formée et cuite.

Les performances thermiques doivent être évaluées lors du développement de l'outillage et des essais de moulage, afin d'identifier les éventuels points chauds ou zones froides avant la production régulière.

Conception de l'éventation pour les moules SMC

L'air emprisonné entre la charge SMC et la surface du moule peut devenir une source potentielle de défauts de moulage. Une éventation efficace fournit des voies d'évacuation pour l'air et les gaz pendant la compression.

Les emplacements d'éventation doivent être déterminés en fonction de la géométrie du produit, de l'écoulement de la matière, de la profondeur de la cavité, de la configuration de la ligne de joint et des zones où l'air peut être piégé.

Une éventation insuffisante peut contribuer à :

• Emprisonnement d'air
• Imperfections de surface
• Vides
• Remplissage incomplet
• Variation d'apparence locale

Cependant, l'éventation doit également être contrôlée afin qu'une fuite excessive de matière ne crée pas de bavures inutiles.

Pour cette raison, l'éventation et le contrôle des bavures doivent être considérés ensemble lors de la conception du moule SMC.

Contrôle des bavures dans le moulage par compression SMC

Les bavures se produisent lorsqu'un excès de matière SMC s'échappe par les surfaces de joint du moule pendant la compression. Une certaine quantité de bavures peut être attendue dans certaines applications, mais un excès de bavures augmente les besoins d'ébavurage et peut affecter l'efficacité de la production.

La performance en matière de bavures est influencée par plusieurs facteurs :

• Précision de la ligne de joint
• Rigidité du moule
• Charge de matière
• Pression de moulage
• Écoulement de la matière
• Usure du moule
• Conception de la cavité

Un moule de compression SMC de précision doit fournir des surfaces de joint stables et un support structurel suffisant pour maintenir une fermeture cohérente du moule.

Il est également important de reconnaître que les bavures ne sont pas contrôlées uniquement par l'outillage. Le chargement de la matière et les paramètres de moulage peuvent avoir une influence significative sur le résultat final.

Finition de surface des outillages SMC

Pour les composants SMC visibles, la qualité de la surface du moule peut avoir une influence directe sur l'apparence du produit fini.

La surface de la cavité peut transférer des marques d'usinage, des rayures, des défauts de polissage ou d'autres imperfections à la pièce moulée. Cela fait de la préparation de surface une étape importante de la fabrication du moule SMC.

Les opérations de finition typiques peuvent inclure :

• Usinage CNC de précision
• Rectification
• Ajustage manuel
• Correction de surface
• Polissage
• Inspection finale

La finition de cavité requise doit être définie en fonction de l'apparence du produit, du système de matériau et des exigences de production.

Précision dimensionnelle des moules SMC

La précision dimensionnelle est une exigence fondamentale pour les outillages SMC. Le moule doit reproduire la géométrie approuvée du produit de manière cohérente sur des cycles de moulage répétés.

Plusieurs facteurs peuvent influencer la performance dimensionnelle :

• Précision de l'usinage CNC
• Déformation structurelle du moule
• Dilatation thermique
• Retrait du matériau
• Géométrie du produit
• Conditions de moulage

Pour cette raison, le contrôle dimensionnel ne doit pas s'arrêter à l'usinage. L'inspection de l'outillage et le moulage d'essai sont importants pour vérifier si le moule fonctionne comme prévu dans des conditions de production réelles.

Problèmes courants de moulage SMC et solutions liées à l'outillage

Un défaut de moulage ne doit pas être automatiquement attribué au moule SMC. Les caractéristiques du matériau, les performances de la presse, le poids de la charge, l'emplacement de la charge, la pression de moulage, la température, le temps de cuisson et d'autres variables de processus peuvent également influencer la pièce finale.

Processus de fabrication du moule SMC

La fabrication d'un moule SMC de précision nécessite une coordination entre la conception de l'outillage, l'usinage, la finition, l'assemblage, l'inspection et la production d'essai.

1. Examen du produit et des dessins – Analyser le modèle 3D, les dessins, les dimensions, les tolérances et les exigences fonctionnelles.
2. Analyse DFM – Examiner les angles de dépouille, les lignes de joint, l'écoulement de la matière, le démoulage et les risques potentiels liés à l'outillage.
3. Conception du moule – Développer la cavité, le noyau, les insertions, le chauffage, l'éventation, la structure de support et les autres composants de l'outillage.
4. Sélection des matériaux – Choisir les matériaux d'outillage adaptés en fonction de la température de moulage, de la pression, du volume de production et de la durée de vie prévue de l'outillage.
5. Usinage CNC – Fabriquer les composants du moule conformément aux spécifications techniques approuvées.
6. Traitement thermique – Appliquer un traitement approprié lorsque requis par le matériau d'outillage et la conception.
7. Rectification et finition – Corriger et affiner les surfaces critiques du moule.
8. Polissage – Préparer les surfaces de la cavité selon les exigences d'apparence du produit.
9. Assemblage du moule – Assembler et aligner les composants de l'outillage.
10. Inspection dimensionnelle – Vérifier les dimensions critiques du moule et l'alignement.
11. Moulage d'essai – Tester le moule dans des conditions de production pratiques si nécessaire.
12. Optimisation de l'outillage – Apporter les ajustements nécessaires en fonction des résultats de l'essai.

Applications des moules SMC

Le moulage par compression SMC est utilisé pour une large gamme de composants où la répétabilité géométrique, les performances mécaniques, les propriétés électriques, la résistance à la corrosion ou la réduction de poids sont requises.

MDC fabrique des outillages SMC pour des applications incluant :

• Pièces composites automobiles
• Composants de carrosserie et structures automobiles
• Couvercles de boîtiers électriques
• Composants d'isolation électrique
• Boîtiers de compteurs et logements électriques
• Baignoires et équipements sanitaires
• Composants d'équipement industriel
• Composants de transport
• Couvercles et panneaux composites
• Autres composants SMC personnalisés

La conception de l'outillage est adaptée à la géométrie, au matériau, au processus de moulage, au volume de production et aux exigences de qualité de chaque application.

Moule SMC, outil SMC et outillage SMC : quelle est la différence ?

Les termes moule SMC, outil SMC et outillage SMC sont souvent utilisés de manière interchangeable dans l'industrie de la fabrication composite.

Dans la communication pratique de fabrication, ils se réfèrent généralement à l'outillage utilisé pour former les matériaux SMC par moulage par compression.

La différence d'orthographe entre mold et mould est principalement régionale. "Mold" est plus courant en anglais américain, tandis que "mould" est largement utilisé en anglais britannique et dans de nombreux marchés de fabrication internationaux.

De même, "SMC tooling" peut décrire la solution d'outillage complète, tandis que "SMC mold" ou "SMC mould" se réfèrent souvent plus spécifiquement à l'outil de formage.

Pour les besoins de l'ingénierie et des achats, la considération importante n'est pas la terminologie, mais si l'outillage est correctement conçu pour le processus de moulage SMC prévu.

Comment choisir un fabricant de moules SMC

Le choix d'un fabricant de moules SMC devrait impliquer plus que la comparaison des prix des outillages. Le fournisseur doit comprendre comment la conception du moule affecte l'écoulement de la matière, la cuisson, la qualité de surface, la précision dimensionnelle et l'efficacité de la production.

Les facteurs importants incluent :

• Expérience avec les moules de compression SMC
• Capacité d'ingénierie en outillage composite
• Expérience en DFM et conception de moules
• Capacité d'usinage CNC de précision
• Capacité de finition de surface et de polissage
• Connaissance en chauffage et contrôle de la température
• Conception d'éventation et de contrôle des bavures
• Capacité d'inspection des moules
• Support pour le moulage d'essai
• Capacité à fabriquer des outillages personnalisés

Un fabricant d'outillages compétent doit être capable de relier les décisions de conception du moule aux exigences de production réelles, au lieu de traiter le moule comme un composant usiné isolé.

Quelles informations sont nécessaires pour un projet d'outillage SMC ?

La fourniture d'informations techniques complètes aide le fabricant d'outillages à développer un outillage SMC adapté au processus de production prévu.

Idéalement, les clients devraient fournir :

• Modèle 3D du produit ou dessins 2D
• Dimensions du produit et tolérances critiques
• Spécification du matériau SMC
• Exigences du processus de moulage
• Volume de production prévu
• Informations sur la presse de compression disponible
• Finition de surface requise du produit
• Exigences de chauffage
• Exigences de démoulage
• Normes d'inspection
• Insertions spéciales ou caractéristiques fonctionnelles

Si certains paramètres de processus ne sont pas finalisés, la configuration de l'outillage peut être évaluée sur la base des informations disponibles sur le produit et des conditions de fabrication prévues.

Pourquoi choisir MDC pour l'outillage SMC ?

MDC fabrique des moules SMC, outillages SMC, outils SMC personnalisés pour une large gamme d'applications composites.

Notre développement d'outillages intègre l'analyse du produit, le DFM, la conception de la structure du moule, l'usinage de précision, la finition de surface, l'assemblage, l'inspection dimensionnelle et la validation par essai.

Cette approche orientée production contribue à garantir que le moule est développé en fonction des exigences réelles du processus de moulage SMC, plutôt que uniquement de la géométrie nominale du produit.

Conception d'outillage de précision

La géométrie du moule, les lignes de joint, les dépouilles, les insertions, l'éventation, le chauffage et le support structurel sont évalués en fonction de l'application spécifique.

Usinage CNC et finition de surface

L'usinage de précision établit la géométrie requise de la cavité, tandis que la rectification et le polissage ultérieurs préparent les surfaces critiques pour la production.

Ingénierie orientée production

Les outillages SMC sont conçus en tenant compte des cycles de production répétés, y compris la stabilité dimensionnelle, les conditions thermiques, le contrôle des bavures et les performances de démoulage.

Solutions de moules SMC personnalisées

MDC fournit des solutions d'outillage pour différentes applications SMC, plutôt que de s'appuyer sur une configuration de moule unique standardisée.

Questions fréquemment posées sur les moules SMC

Qu'est-ce qu'un moule SMC ?

Un moule SMC est un système d'outillage utilisé pour former et faire cuire le Sheet Molding Compound par moulage par compression. Il définit la géométrie du produit et influence l'écoulement de la matière, la cuisson, la qualité de surface, la précision dimensionnelle, les bavures et le démoulage.

Qu'est-ce que l'outillage SMC ?

L'outillage SMC fait référence au moule et aux composants d'outillage associés utilisés pour le moulage par compression SMC. Selon l'application, l'outillage peut inclure des cavités, des noyaux, des insertions, des systèmes de chauffage, des dispositifs d'éventation, des surfaces de joint et des supports structurels.

Quelle est la différence entre "SMC mold" et "SMC mould" ?

Il n'y a généralement pas de différence technique. "Mold" est l'orthographe de l'anglais américain, tandis que "mould" est couramment utilisé en anglais britannique et sur les marchés de fabrication internationaux.

Qu'est-ce qu'un outil SMC ?

Un outil SMC est un outil de production conçu pour former le matériau SMC dans des conditions contrôlées de compression, de chaleur et de cuisson. Le terme est souvent utilisé de manière interchangeable avec moule SMC.

Pourquoi le contrôle de la température est-il important dans le moulage SMC ?

La température affecte l'écoulement de la matière et le comportement en cuisson pendant le moulage SMC. Des conditions thermiques stables sur le moule contribuent à améliorer la régularité du processus et à réduire le risque de cuisson inégale et de variation dimensionnelle.

Pourquoi l'éventation est-elle importante dans le moulage SMC ?

L'éventation fournit des voies d'évacuation pour l'air et les gaz pendant la compression. Une éventation appropriée peut aider à réduire l'emprisonnement d'air, les vides et les défauts de surface.

Comment contrôler les bavures dans le moulage SMC ?

Les bavures peuvent être influencées par la précision de la ligne de joint, la rigidité du moule, le chargement de la matière, la pression de moulage, l'écoulement de la matière et l'usure du moule. La conception de l'outillage et le contrôle du processus doivent être considérés ensemble.

MDC peut-il fabriquer des moules SMC personnalisés ?

Oui. MDC fabrique des moules SMC personnalisés selon la géométrie du produit, le matériau, le processus de moulage, le volume de production, les conditions de l'équipement, les exigences de surface et les spécifications du client.

Quelles industries utilisent des moules SMC ?

Les moules SMC sont utilisés dans les applications automobiles, électriques, sanitaires, de transport, d'équipement industriel et autres applications de fabrication composite.

MDC fabrique-t-il à la fois des moules SMC et BMC ?

Oui. MDC fabrique des moules de compression personnalisés pour les applications SMC et BMC, avec des conceptions d'outillage adaptées aux caractéristiques et aux exigences de production de chaque système de matériau.

Conclusion : Concevoir un outillage SMC pour une production reproductible

Un moule SMC de haute qualité n'est pas simplement une cavité usinée. C'est un système de production conçu dans lequel la géométrie, la rigidité du moule, le contrôle de la température, l'écoulement de la matière, l'éventation, la gestion des bavures, la finition de surface et le démoulage fonctionnent tous ensemble.

La configuration correcte de l'outillage dépend du produit, du matériau SMC, de l'équipement de moulage, du volume de production et de la qualité requise. Pour cette raison, l'outillage SMC doit être développé en fonction du processus de fabrication réel, plutôt que par une approche universelle.

Chez MDC, nous fabriquons des moules SMC, des outillages SMC, des outils SMC et des moules de compression personnalisés pour les applications automobiles, électriques, sanitaires, industrielles et autres applications composites.

Du DFM et de la conception du moule à l'usinage CNC, au polissage, à l'assemblage, à l'inspection et au moulage d'essai, MDC se concentre sur des solutions d'outillage qui soutiennent une production stable et une qualité constante des pièces SMC.
