Sélection des matériaux composites automobiles et de l'outillage

Join Date: 2026-09-29

L'allègement automobile ne se limite plus au remplacement de l'acier par un seul matériau alternatif. Les ingénieurs évaluent de plus en plus le système complet de matériaux : fibre de renfort, matrice résineuse, architecture des fibres, géométrie de la pièce, procédé de fabrication et exigences d'outillage.

Ceci est particulièrement important pour les matériaux composites automobiles. La fibre de verre, la fibre de carbone, la fibre de basalte et les fibres naturelles peuvent toutes renforcer des matrices polymères, mais elles n'offrent pas la même combinaison de rigidité, résistance, poids, coût, qualité de surface, aptitude à la transformation ou efficacité de production.

Pour les fabricants, la question pratique n'est donc pas simplement « Quelle fibre est la plus résistante ? ». La question d'ingénierie plus utile est :Quel système de matériaux et quelle voie de fabrication peuvent produire la pièce automobile requise de manière constante au volume de production exigé ?

Cet article explique la relation entre la sélection des fibres, les systèmes de résine, l'architecture des renforts, les procédés de fabrication automobile et les considérations d'outillage. L'objectif est de fournir un cadre pratique pour évaluer les composites renforcés de fibres pour applications automobiles.

1. Pourquoi la sélection des matériaux composites automobiles est une décision au niveau du système

Une pièce composite n'est pas définie par sa seule fibre de renfort. Sa performance finale dépend de la façon dont le renfort et la matrice travaillent ensemble et de la façon dont le matériau est transformé en la géométrie finie.

Un système de matériau composite simplifié peut être considéré comme :

  • Fibre : fournit une grande partie du renfort structurel.
  • Matrice résineuse : lie le renfort, transfère les charges et protège les fibres.
  • Architecture des fibres : détermine la façon dont le renfort est distribué et orienté.
  • Procédé de fabrication : détermine comment le matériau devient le composant final.
  • Outillage : contrôle la géométrie, les dimensions, la qualité de surface et la répétabilité du procédé.

Modifier l'un de ces éléments peut affecter les autres. Par exemple, un composite à fibres continues peut offrir une excellente rigidité directionnelle, mais son placement de matière et ses exigences d'outillage peuvent être significativement différents d'un matériau moulé par compression à fibres courtes.

De même, un matériau qui performe bien dans un essai sur éprouvette en laboratoire peut ne pas être automatiquement le choix le plus approprié pour un composant automobile à haut volume. Le temps de cycle de production, l'orientation des fibres, le remplissage du moule, la stabilité dimensionnelle, les exigences d'assemblage et le coût doivent également être pris en compte.

C'est pourquoi la sélection des matériaux composites automobiles devrait commencer par la fonction de la pièce et la stratégie de fabrication, plutôt que de commencer par un nom de fibre.

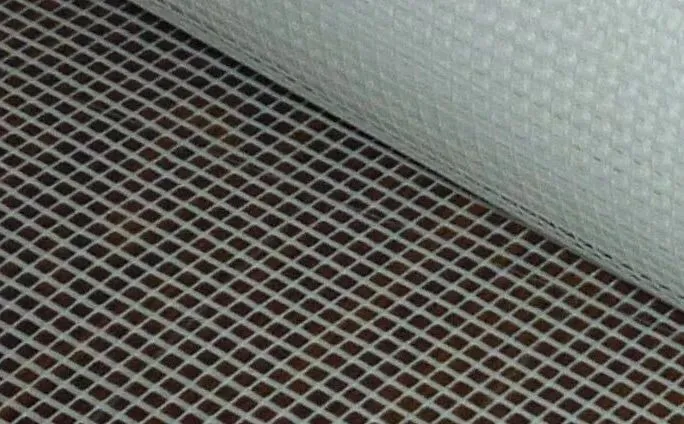

composite 1

2. Les principaux systèmes de fibres utilisés dans les composites automobiles

Plusieurs systèmes de renfort peuvent être utilisés dans la fabrication de composites automobiles. Leurs rôles sont différents, et aucun type de fibre unique n'est optimal pour toutes les applications.

2.1 Composites renforcés de fibre de verre

La fibre de verre est l'un des renforts les plus largement utilisés pour les composites automobiles car elle offre un équilibre pratique entre performance mécanique, coût des matériaux et flexibilité de fabrication.

La fibre de verre peut être fournie sous différentes formes, notamment des fibres coupées, des mèches continues, des tissus tissés, des mats et des structures de renfort techniques. Ces formes supportent différents procédés de fabrication.

Dans les applications automobiles, les matériaux renforcés de fibre de verre peuvent être utilisés pour les panneaux de carrosserie, les capots structurels, les composants de bas de caisse, les composants liés à la batterie, les structures avant et d'autres pièces où la réduction de poids doit être équilibrée avec le coût et les exigences de production.

Le SMC, le GMT et le LFT sont particulièrement importants comme voies de matériaux lorsque le renfort en fibre de verre est combiné avec des procédés de moulage automobiles orientés production.

2.2 Composites renforcés de fibre de carbone

La fibre de carbone offre une rigidité et une résistance spécifiques élevées et est donc attractive pour les applications où la réduction de poids a une valeur structurelle élevée.

Comparés aux systèmes conventionnels en fibre de verre, les composites en fibre de carbone peuvent offrir un équilibre différent de rigidité, de densité et de performance mécanique directionnelle. Cependant, le matériau lui-même n'est qu'une partie de la décision d'ingénierie.

Les composites en fibre de carbone peuvent être fabriqués en utilisant des préimprégnés, le RTM, le moulage par compression et d'autres procédés. La voie appropriée dépend de la géométrie de la pièce, de l'architecture des fibres, du volume de production, des objectifs de performance et des exigences de coût.

Pour la production automobile, le SMC en fibre de carbone et d'autres systèmes en fibre de carbone moulés par compression démontrent que la fibre de carbone ne signifie pas nécessairement un drapage manuel ou une production en autoclave.

2.3 Composites renforcés de fibre de basalte

La fibre de basalte est produite à partir de roche basaltique et peut être utilisée comme renfort dans des systèmes composites thermoplastiques ou thermodurcissables.

Les applications automobiles restent plus spécifiques à chaque application que les systèmes grand public en fibre de verre, mais la fibre de basalte présente un intérêt lorsque les ingénieurs évaluent des matériaux de renfort alternatifs avec des caractéristiques mécaniques, thermiques ou de coût matière particulières.

Selon le système de matériaux, la fibre de basalte peut être fournie sous forme de fibre coupée, de renfort continu, de tissu ou d'autres formes avant d'être combinée avec une matrice polymère.

2.4 Composites renforcés de fibres naturelles

Les fibres naturelles telles que le lin et le kenaf peuvent être combinées avec des matrices thermoplastiques ou thermodurcissables pour des applications automobiles intérieures et semi-structurelles sélectionnées.

Leur attrait ne repose pas uniquement sur le poids. L'approvisionnement en matériaux, le contenu renouvelable, l'aspect de surface et la possibilité de réduire la dépendance aux matériaux de renfort d'origine fossile peuvent également influencer la sélection des matériaux.

Cependant, les fibres naturelles introduisent leurs propres considérations de fabrication. La teneur en humidité, le traitement des fibres, l'exposition thermique et la stabilité dimensionnelle doivent être contrôlés pendant le traitement.

3. Le type de fibre n'est que la première question

Deux matériaux composites automobiles peuvent utiliser la même fibre de renfort mais se comporter très différemment parce que leur architecture de fibres et leur système de matrice sont différents.

Les variables importantes comprennent :

  • Longueur des fibres
  • Volume de fibres ou teneur en renfort
  • Orientation des fibres
  • Distribution des fibres
  • Traitement de surface et interface fibre-matrice
  • Matrice thermodurcissable ou thermoplastique
  • Viscosité du matériau pendant le traitement
  • Épaisseur finale de la pièce et géométrie

Cette distinction est particulièrement importante dans le moulage par compression automobile. Un matériau contenant de la fibre de verre coupée ne se comporte pas de la même manière qu'un matériau contenant de la fibre de verre continue.

Pendant le moulage, le renfort peut se déplacer, s'orienter et se redistribuer. En conséquence, le comportement mécanique final peut dépendre du modèle d'écoulement réel plutôt que seulement de la spécification nominale du matériau.

Cela crée un lien direct entre la sélection des matériaux et l'ingénierie des moules.

4. SMC, GMT et LFT : trois voies de matériaux automobiles différentes

Le SMC, le GMT et le LFT sont souvent discutés ensemble parce que tous les trois peuvent être utilisés pour produire des composants automobiles légers. Cependant, ils représentent différentes stratégies de matériaux et de traitement.

4.1 SMC : moulage par compression de thermodurcissables

Le Sheet Molding Compound combine un système de résine thermodurcissable avec un renfort coupé, des charges et des additifs pour former un matériau de moulage en feuille.

Pendant la production, la charge de SMC est placée dans un moule chauffé et comprimée. Le système de résine subit un durcissement chimique, permettant au matériau de former un composant fini rigide.

SMC est attractif pour les composants automobiles nécessitant une géométrie relativement complexe, un contrôle dimensionnel, des nervures intégrées et d'autres caractéristiques moulées.

Les domaines d'application typiques peuvent inclure :

Du point de vue de l'outillage, le SMC nécessite une attention au placement de la charge, au comportement d'écoulement, à l'éventage, au retrait, à la dépouille, aux lignes de joint et à la géométrie de renfort locale.

4.2 GMT : Glass Mat Thermoplastic

Le Glass Mat Thermoplastic, ou GMT, utilise généralement une matrice thermoplastique renforcée par un mat de fibre de verre. Le matériau est chauffé avant le moulage par compression puis refroidi pour établir la forme finale.

Le GMT est couramment associé aux composants automobiles semi-structurels où les considérations de performance aux chocs, de poids, de productivité et de recyclabilité des matériaux peuvent être pertinentes.

Comparé au SMC thermodurcissable, le mécanisme de traitement est différent car la matrice thermoplastique se ramollit pendant le chauffage et se solidifie pendant le refroidissement plutôt que de subir une réticulation chimique irréversible pendant le moulage.

4.3 LFT : Long Fiber Thermoplastic

Les matériaux Long Fiber Thermoplastic utilisent des fibres de renfort relativement longues dans une matrice thermoplastique. Selon la voie de fabrication, le LFT peut être transformé par moulage par injection ou par des procédés orientés compression.

Le LFT peut offrir une combinaison utile de performance structurelle et d'efficacité de traitement thermoplastique pour des composants automobiles sélectionnés.

La rétention de la longueur des fibres et l'orientation sont particulièrement importantes car le procédé de moulage peut influencer la façon dont le renfort est distribué à l'intérieur de la pièce finie.

5. Thermodurcissable vs. thermoplastique : pourquoi la matrice change la stratégie de fabrication

La distinction entre matrices thermodurcissables et thermoplastiques est plus qu'une question de terminologie des matériaux. Elle change la façon dont le matériau se comporte pendant le traitement et influence donc la stratégie d'outillage et de production.

Facteur Composite thermodurcissable Composite thermoplastique
Mécanisme de base Durcissement chimique / réticulation Chauffage, fusion ou ramollissement, puis refroidissement
Exemples typiques SMC, BMC et de nombreux composites thermodurcissables GMT, LFT et autres composites thermoplastiques
Comportement du matériau pendant le traitement La viscosité et le durcissement changent avec la température et le temps La viscosité change avec la température et le cisaillement
Considérations d'outillage Chauffage, durcissement, retrait et éventage Chauffage, refroidissement, écoulement et contrôle dimensionnel
Stratégie de production Moulage par compression et procédés associés Injection, compression et procédés hybrides

C'est pourquoi un moule composite ne devrait pas être conçu uniquement à partir de la géométrie CAO finale. Le comportement de traitement du matériau doit être compris avant que l'architecture de l'outillage ne soit finalisée.

Pour une comparaison plus détaillée, voir thermoplastique vs. thermodurcissable.

6. L'orientation des fibres peut être plus importante que le nom de la fibre

Les matériaux composites sont souvent anisotropes. Leurs propriétés mécaniques peuvent varier considérablement en fonction de la direction du renfort.

Les fibres continues en sont un exemple clair. Un renfort aligné avec la direction de charge principale peut contribuer substantiellement à la rigidité et à la résistance dans cette direction, tandis qu'une orientation différente peut produire une réponse structurelle différente.

Les matériaux à fibres coupées se comportent différemment car les fibres peuvent tourner et se redistribuer pendant l'écoulement du matériau.

Cela signifie que les ingénieurs doivent évaluer :

  • Direction de charge principale
  • Orientation des fibres
  • Direction d'écoulement
  • Géométrie des nervures et des parois
  • Changements d'épaisseur locaux
  • Transfert de charge autour des trous et des points de montage
  • Zones de connexion entre composants composites et métalliques

Pour les pièces automobiles moulées par compression, la cavité du moule et la disposition de la charge influencent la façon dont le matériau se déplace avant que la pièce n'atteigne sa forme finale. Par conséquent, l'écoulement du matériau devrait être considéré pendant la conception de l'outillage plutôt que d'être traité uniquement comme un problème d'étape de production.

7. Comment la sélection des matériaux change la conception des pièces automobiles

L'allègement ne signifie pas simplement réduire l'épaisseur de paroi. Une pièce composite peut atteindre une réduction de poids en combinant la distribution des matériaux avec la géométrie structurelle. En savoir plus sur la conception des pièces et des moules composites.

7.1 Nervures et renfort local

Les nervures peuvent augmenter la rigidité locale sans nécessiter une paroi uniformément épaisse. Cependant, la géométrie des nervures doit être compatible avec l'écoulement du matériau, le démoulage et le comportement de retrait local.

7.2 Courbure et géométrie de section

Les surfaces courbes peuvent améliorer la rigidité tout en maintenant une épaisseur de matériau relativement faible. L'efficacité de cette stratégie dépend du système de matériaux et du cas de charge.

7.3 Zones de montage et de transfert de charge

Les trous, fixations, inserts et points d'attache peuvent créer des concentrations de contraintes locales. La conception composite nécessite donc une attention à la façon dont les charges entrent et sortent de la structure moulée.

7.4 Transitions d'épaisseur

Les changements brusques d'épaisseur peuvent influencer l'écoulement du matériau, le retrait et la stabilité dimensionnelle. Une pièce composite bien conçue devrait donc équilibrer les exigences structurelles avec les contraintes de fabrication.

8. Matériaux composites automobiles par application

Le cadre suivant illustre comment différents systèmes de matériaux peuvent être envisagés pour différentes exigences automobiles. La sélection réelle des matériaux doit être validée par rapport aux spécifications du composant, à l'environnement et au procédé de production.

Application automobile Voie composite potentielle Principales considérations d'ingénierie
Panneaux extérieurs SMC, composites en fibre de carbone et autres composites moulés Qualité de surface, rigidité, stabilité dimensionnelle et volume de production
Couvercles de batterie Composites en fibre de verre, SMC, composites thermoplastiques et autres systèmes techniques Isolation électrique, exposition thermique, protection structurelle et performance au feu
Composants de bas de caisse GMT, LFT, SMC et autres systèmes polymères renforcés Impact, rigidité, exposition environnementale et coût
Structures avant LFT, GMT et autres thermoplastiques renforcés Comportement aux chocs, intégration, poids et efficacité de production
Pièces structurelles en fibre de carbone Préimprégnés, RTM, moulage par compression et SMC en fibre de carbone Rigidité spécifique, résistance directionnelle, poids et coût de fabrication
Composants intérieurs Composites en fibres naturelles, GMT, LFT et autres polymères renforcés Poids, apparence, performance acoustique et durabilité des matériaux

Parcourez la gamme complète de moules à compression automobiles pour plus d'exemples d'applications.

9. Ce que la sélection des matériaux signifie pour l'outillage composite

L'une des connexions d'ingénierie les plus importantes est la relation entre la sélection des matériaux et la conception du moule.

Un moule conçu pour un procédé composite particulier doit tenir compte de la façon dont le matériau entre, s'écoule, se comprime, durcit ou refroidit à l'intérieur de la cavité.

Écoulement du matériau

Le SMC à fibres coupées, les thermoplastiques à fibres longues et les systèmes à fibres continues ont des caractéristiques d'écoulement différentes. La disposition du moule, la position de la charge et la géométrie locale doivent donc être considérées ensemble, souvent soutenues par une analyse d'écoulement du moule.

Chauffage et refroidissement

Le moulage par compression de thermodurcissables nécessite un chauffage contrôlé pour soutenir le durcissement. Le moulage par compression de thermoplastiques nécessite un chauffage et un refroidissement contrôlés pour établir la fenêtre de traitement requise et la stabilité dimensionnelle.

Éventage

La gestion de l'air et des volatils devient importante lorsque le matériau est comprimé à l'intérieur d'une cavité fermée. La stratégie d'éventage peut affecter la qualité de surface, la formation de vides et la cohérence du procédé.

Retrait et contrôle dimensionnel

Les matériaux composites peuvent présenter des changements dimensionnels liés au procédé. La conception du moule doit donc tenir compte du retrait du matériau, de l'épaisseur locale, de l'orientation des fibres et de la distribution de température.

Démoulage

Les nervures, les caractéristiques profondes, les contre-dépouilles et la géométrie de surface complexe peuvent rendre le démoulage plus difficile. Les décisions de dépouille et de ligne de joint doivent être prises pendant que la pièce et le système de matériaux sont encore en développement. Voir nos notes sur les défis de démoulage.

10. Erreurs courantes de sélection des matériaux composites automobiles

Erreur de sélection Pourquoi cela crée des problèmes Meilleure approche d'ingénierie
Choisir la fibre uniquement par résistance Ignore l'aptitude à la transformation, le coût et la géométrie Évaluer le système complet matériau-procédé-pièce
Ignorer l'orientation des fibres La performance réelle de la pièce peut différer des données nominales du matériau Considérer la direction de charge et l'écoulement du matériau
Concevoir le moule après avoir figé la pièce Les contraintes de fabrication peuvent forcer des changements de conception coûteux Développer les concepts de pièce et d'outillage ensemble
Utiliser une géométrie identique pour différents matériaux Différents matériaux peuvent avoir différents comportements d'écoulement et de retrait Adapter la géométrie au procédé sélectionné
Se concentrer uniquement sur le prix des matériaux L'outillage, le temps de cycle et les rebuts peuvent dominer le coût total de fabrication Évaluer l'économie totale de production

11. Un flux de travail pratique pour sélectionner les matériaux composites automobiles

Un processus de sélection des matériaux pratique peut être organisé en plusieurs étapes d'ingénierie.

  1. Définir la fonction de la pièce.Identifier les exigences structurelles, de protection, cosmétiques, électriques et environnementales.
  2. Définir la cible de production.Considérer le volume annuel, le temps de cycle, le niveau d'automatisation et le lieu de fabrication.
  3. Évaluer les systèmes de renfort candidats.Comparer la fibre de verre, la fibre de carbone, la fibre de basalte, les fibres naturelles ou un renfort hybride selon l'application réelle.
  4. Sélectionner la matrice et la forme du matériau.Déterminer si le SMC, le BMC, le GMT, le LFT, les préimprégnés, le RTM ou une autre voie de matériau est approprié.
  5. Vérifier la géométrie de la pièce.Examiner l'épaisseur de paroi, les nervures, les bossages, les trous, la courbure, la dépouille et les zones d'assemblage.
  6. Développer le concept d'outillage.Évaluer la disposition de la cavité, la ligne de joint, le chauffage ou le refroidissement, l'éventage et le démoulage.
  7. Valider le procédé de fabrication.Les essais de moule et l'inspection dimensionnelle aident à identifier les problèmes qui peuvent ne pas être visibles à partir de la géométrie CAO seule.

Ce flux de travail réduit le risque de sélectionner un matériau qui performe bien en théorie mais crée des difficultés de production inutiles.

12. La sélection des matériaux et l'outillage doivent être développés ensemble

Pour les composants composites automobiles, la frontière entre l'ingénierie des matériaux et l'ingénierie de l'outillage est souvent beaucoup plus petite qu'elle n'apparaît.

Considérons une pièce moulée par compression avec plusieurs nervures et points de montage. Le matériau détermine la façon dont la charge s'écoule, tandis que la géométrie influence cet écoulement. L'outillage détermine comment le matériau est chauffé, comprimé, éventé et libéré. Ces facteurs interagissent tout au long du cycle de moulage.

Par conséquent, un ingénieur d'outillage devrait comprendre plus que le modèle CAO final. Les informations importantes comprennent :

  • Grade de matériau et type de matrice
  • Type de fibre et architecture des fibres
  • Dimensions de la charge de matériau
  • Volume de production cible
  • Capacité de la presse
  • Exigences de chauffage et de refroidissement
  • Qualité de surface attendue
  • Tolérances dimensionnelles
  • Exigences d'insert et de fixation
  • Stratégie de démoulage

Une communication précoce entre les fournisseurs de matériaux, les concepteurs de pièces et les fabricants de moules peut donc réduire les modifications d'outillage tardives.

13. Pourquoi l'expertise en outillage composite est importante dans les programmes automobiles

L'outillage composite automobile n'est pas simplement une copie négative du composant final. Le moule doit accommoder le comportement du matériau sélectionné pendant la fabrication.

Ceci devient particulièrement important pour les composants grands ou complexes, où l'écoulement du matériau, la stabilité dimensionnelle, l'uniformité de chauffage et la rigidité structurelle peuvent affecter le résultat final.

MDC aborde l'outillage composite de cette perspective de fabrication. Pour les projets impliquant le SMC, le BMC, la fibre de carbone et d'autres matériaux composites moulés par compression, le développement de l'outillage peut être évalué conjointement avec le comportement du matériau, la géométrie de la pièce et les exigences de production.

Les capacités de fabrication de MDC comprennent l'usinage CNC à grande échelle et le support de moulage par compression à haute capacité. Ses équipements et ressources de fabrication sont destinés aux projets d'outillage composite industriels exigeants où la taille du moule, la rigidité structurelle, la précision d'usinage et les exigences d'essai doivent être considérées ensemble.

L'objectif clé n'est pas simplement de fabriquer un moule qui correspond au modèle CAO. Il s'agit de développer un outillage qui soutient un processus de production stable et reproductible.

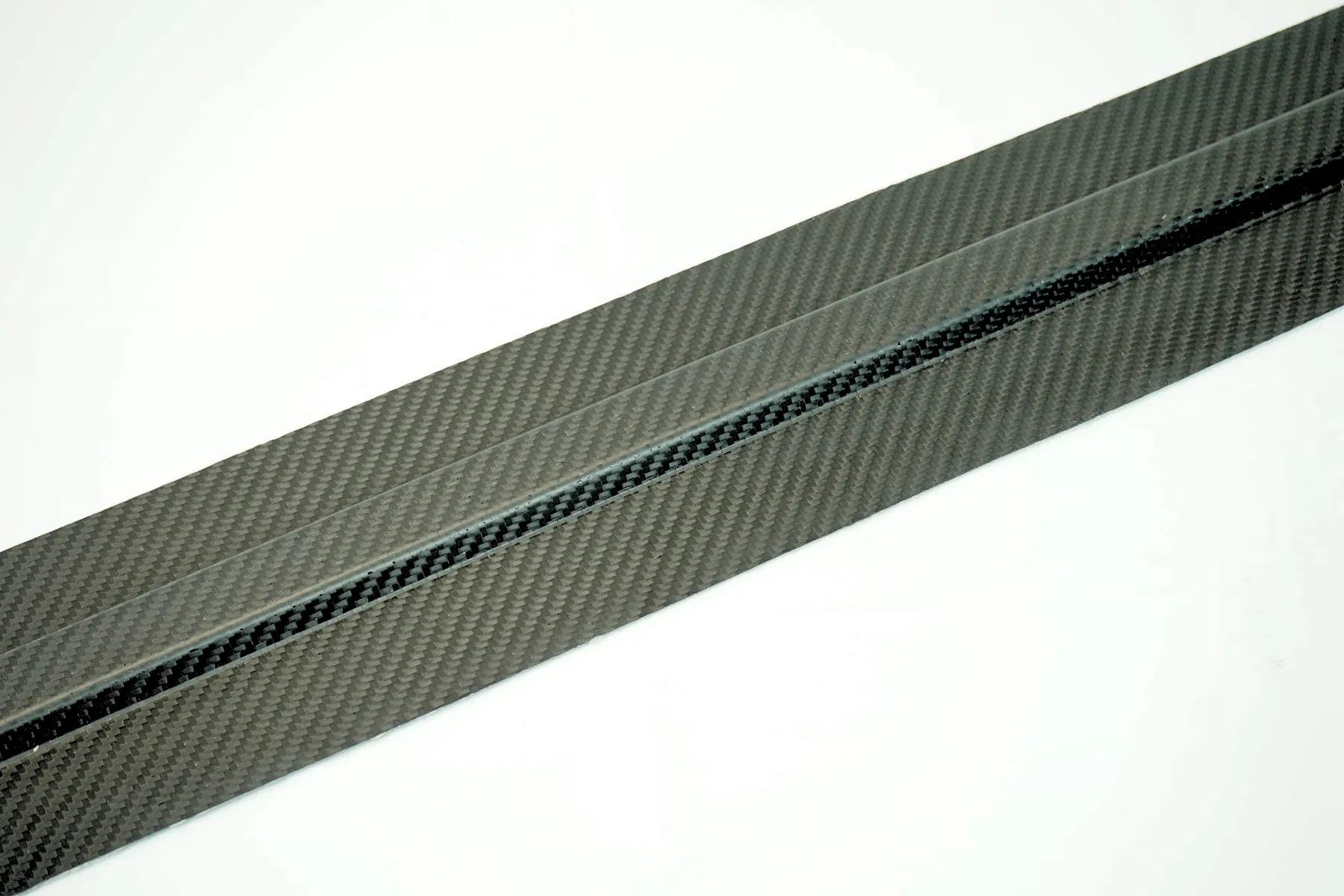

composite 2

14. Ce que les acheteurs doivent fournir lors de la demande d'un moule composite automobile

Lors de la demande de devis pour un moule composite automobile, fournir des informations sur les matériaux et le procédé au début peut considérablement améliorer l'évaluation technique.

  • Modèle 3D de la pièce et dessin 2D
  • Nom et grade du matériau
  • Type de fibre et teneur en renfort
  • SMC, BMC, GMT, LFT, préimprégné, RTM ou autre voie de procédé
  • Dimensions et poids de la pièce
  • Tolérances dimensionnelles requises
  • Exigences de qualité de surface
  • Volume de production annuel
  • Taille de la presse et paramètres machine disponibles
  • Exigences de chauffage et de refroidissement
  • Exigences d'insert et d'éjection
  • Date de livraison cible de l'outillage

Si le matériau est encore en cours d'évaluation, le fournisseur de moule devrait également recevoir les systèmes de matériaux candidats et la raison pour laquelle chacun est considéré. Cela permet de considérer la faisabilité de l'outillage avant que la décision matérielle ne soit complètement verrouillée.

15. Matériaux composites automobiles : le point clé de l'ingénierie

Le développement de composants automobiles légers passe d'une simple substitution de matériaux à une ingénierie intégrée des matériaux et de la fabrication.

La fibre de verre, la fibre de carbone, la fibre de basalte et les fibres naturelles peuvent toutes contribuer à l'allègement automobile, mais elles servent des objectifs d'ingénierie différents. Plus important encore, la fibre elle-même ne détermine pas la performance finale.

Le type de fibre, la matrice, l'architecture des fibres, l'orientation, la géométrie de la pièce, le procédé de fabrication et l'outillage doivent être évalués comme un seul système connecté.

Pour la production automobile à haut volume, le matériau le plus approprié n'est donc pas nécessairement le matériau avec la résistance de laboratoire la plus élevée. C'est le système de matériaux qui peut répondre à la performance requise tout en restant fabricable, dimensionnellement stable et économiquement viable au volume de production prévu.

C'est aussi pourquoi la sélection des matériaux composites automobiles devrait impliquer les ingénieurs d'outillage tôt dans le processus de développement. Une décision matérielle peut influencer la conception du moule, le comportement d'écoulement, le chauffage, le refroidissement, l'éventage, le démoulage et finalement la cohérence de la production.

Questions fréquemment posées sur les matériaux composites automobiles

Que sont les matériaux composites automobiles ?

Les matériaux composites automobiles sont des systèmes de matériaux techniques qui combinent une phase de renfort, telle que la fibre de verre, la fibre de carbone, la fibre de basalte ou les fibres naturelles, avec une matrice polymère. Le renfort fournit le support structurel tandis que la matrice lie et protège les fibres.

Quelle fibre est la plus couramment utilisée dans les composites automobiles ?

La fibre de verre est largement utilisée car elle offre une combinaison pratique de performance mécanique, de coût et de flexibilité de traitement. La fibre de carbone est sélectionnée pour les applications où une rigidité ou une résistance spécifique élevée et une réduction de poids justifient son coût matériel et de traitement plus élevé.

Quelle est la différence entre SMC, GMT et LFT ?

Le SMC est généralement un composé de moulage en feuille thermodurcissable traité par moulage par compression. Le GMT est un matériau thermoplastique renforcé de mat de verre généralement formé par chauffage, compression et refroidissement. Le LFT utilise des fibres de renfort plus longues dans une matrice thermoplastique et peut être traité par injection ou par des voies de fabrication orientées compression.

La fibre de carbone peut-elle être utilisée en moulage par compression ?

Oui. La fibre de carbone peut être utilisée dans plusieurs voies de moulage par compression, notamment le SMC en fibre de carbone et d'autres systèmes composites techniques. Le procédé approprié dépend de l'architecture de fibres requise, de la géométrie de la pièce, de la performance et du volume de production. Voir aussi moulage de fibre de carbone.

Pourquoi l'orientation des fibres est-elle importante dans les pièces composites automobiles ?

L'orientation des fibres influence la direction dans laquelle le renfort contribue le plus efficacement à la performance mécanique. Dans les composites moulés, l'écoulement du matériau peut également modifier l'orientation des fibres, de sorte que la géométrie de la pièce, le placement de la charge et la conception de l'outillage doivent être considérés ensemble.

Comment la sélection des matériaux composites affecte-t-elle la conception du moule ?

La sélection des matériaux affecte le comportement d'écoulement, les exigences de chauffage ou de refroidissement, le retrait, l'éventage, la dépouille, le démoulage et le contrôle dimensionnel. Par conséquent, l'outillage composite devrait être développé en fonction du matériau et du procédé de fabrication sélectionnés plutôt que uniquement de la forme CAO finale.

Les composites en fibres naturelles conviennent-ils aux applications automobiles ?

Les composites en fibres naturelles peuvent convenir à des applications automobiles intérieures et semi-structurelles sélectionnées. La teneur en humidité, le traitement des fibres, la stabilité thermique, le comportement dimensionnel et les exigences de surface doivent être considérés lors du développement des matériaux et du procédé. Voir outillage composite durable.

Quelles informations sont nécessaires pour développer un moule composite automobile ?

Les informations importantes comprennent le modèle CAO de la pièce, le grade du matériau, le type et la teneur en fibres, le procédé de fabrication, le volume de production, les tolérances dimensionnelles, les exigences de surface, les paramètres de presse, les exigences de chauffage ou de refroidissement et la stratégie de démoulage. Contactez MDC pour discuter d'un projet d'outillage spécifique.

Conclusion

Les matériaux composites automobiles offrent aux fabricants plusieurs approches pour l'allègement, mais une application réussie dépend de plus que la sélection d'une fibre à haute performance.

Le renfort, la matrice résineuse, l'architecture des fibres, le procédé de fabrication et l'outillage doivent travailler ensemble. Pour les composants de production, cette approche intégrée aide les ingénieurs à équilibrer le poids, la performance structurelle, la fabricabilité, la précision dimensionnelle et l'économie de production.

Pour les projets d'outillage composite, MDC soutient la transition de la conception des pièces composites à l'outillage de production en considérant ensemble le comportement des matériaux, les exigences de moulage et les exigences de fabrication de l'outillage.

Contacte-nos

E-mail: [email protected]

Rede fixa: +86 576 84616076

Fax: +86 576 84616079

Rede móvel: +86 13906573507(M. Wang)

Endereço: 116, Route de Mochuang, Rue Xinqian à Huangyan, Taizhou, Zhejiang, Chine.

Droits d'auteur © 2020 Moule par compression, Moules SMC/BMC/GMT/LFT | MDC Mould  Sitemap
