Pourquoi le moulage par compression SMC est-il adapté aux capots de boîtiers électriques ?

Les capots de boîtiers électriques doivent souvent combiner résistance mécanique, stabilité dimensionnelle, isolation électrique, résistance à la chaleur et durabilité environnementale à long terme. Ces exigences rendent les composites thermodurcissables renforcés de fibres, tels que le SMC, adaptés à de nombreuses applications de boîtiers électriques.

Comparé aux matériaux conventionnels, le SMC peut offrir une combinaison de propriétés structurelles et électriques tout en permettant une production efficace par moulage par compression. Le matériau peut également être moulé en formes complexes avec des nervures, des éléments de fixation, des bossages, des ouvertures et d'autres détails intégrés.

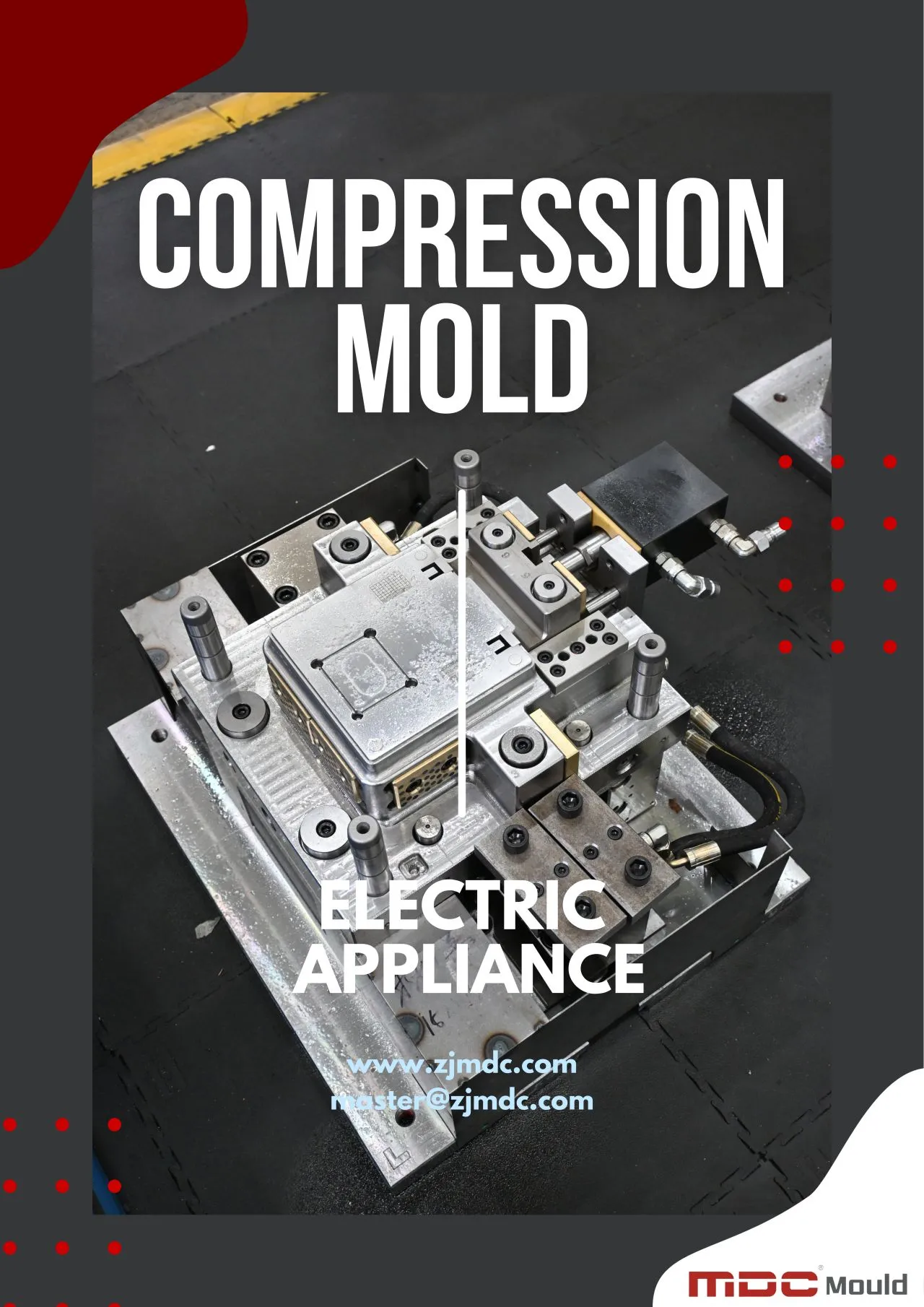

Un moule de compression SMC bien conçu aide les fabricants à atteindre :

• Des dimensions de produit stables
• Une épaisseur de paroi constante
• Une bonne qualité de surface
• Une isolation électrique fiable
• Des performances de production reproductibles
• Une réduction de l'usinage secondaire
• Une fabrication efficace en volumes moyens et élevés

Cependant, ces avantages dépendent fortement de la qualité du moule et du contrôle du processus de moulage par compression. La géométrie du moule, l'écoulement du matériau, la distribution de la température, l'éventuation et le démoulage influencent tous le capot de boîtier électrique final.

Exigences clés de conception des moules pour capots électriques

Un capot de boîtier électrique peut sembler relativement simple de l'extérieur, mais sa structure interne peut contenir de multiples caractéristiques fonctionnelles. Les trous de montage, les nervures, les zones d'étanchéité, les bossages de vis, les sections de renfort et les interfaces avec le corps du boîtier doivent tous être reproduits avec précision par le moule.

Pour cette raison, la conception d'un moule pour boîtier électrique doit prendre en compte à la fois la géométrie du produit et le comportement du SMC pendant le moulage par compression.

Précision dimensionnelle

La précision dimensionnelle est essentielle car les capots de boîtiers électriques doivent normalement s'adapter à une base, un cadre, un joint, un système de fixation ou un ensemble électrique correspondant. Une variation dimensionnelle excessive peut créer des difficultés d'assemblage ou compromettre les performances d'étanchéité.

La cavité et le noyau du moule doivent donc être fabriqués selon des tolérances d'ingénierie strictement contrôlées. La compensation du retrait doit également être prise en compte lors de la phase de conception de l'outillage pour garantir que le composant SMC fini atteigne les dimensions requises.

Épaisseur de paroi constante

L'épaisseur de paroi a une influence directe sur les performances mécaniques et dimensionnelles d'un capot de boîtier électrique. Une variation significative de l'épaisseur peut affecter l'écoulement du matériau, le comportement au durcissement, le retrait et la résistance locale.

Un moule correctement conçu aide à distribuer le matériau SMC de manière cohérente dans toute la cavité tout en maintenant la structure de paroi prévue. Ceci est particulièrement important pour les capots contenant des nervures, des coins, des bossages et des sections renforcées.

Conception du plan de joint

Le plan de joint est une autre considération importante lors de la conception d'un moule de compression pour capots électriques. Sa position influence la formation des bavures, la précision dimensionnelle, la maintenance du moule et l'apparence du composant fini.

Un plan de joint optimisé doit assurer une fermeture fiable du moule tout en minimisant les bavures excessives et en évitant toute interférence avec les surfaces d'étanchéité ou d'assemblage importantes.

Écoulement du matériau SMC dans le moulage des capots de boîtiers électriques

Pendant le moulage par compression, le matériau SMC est placé dans le moule et comprimé sous pression et température contrôlées. Lorsque le moule se ferme, le matériau s'écoule dans la cavité avant de durcir pour former la structure composite finale.

Le comportement de l'écoulement du SMC doit être soigneusement étudié lors de la conception d'un moule SMC pour capots électriques. La géométrie complexe, les longues distances d'écoulement, les sections étroites, les nervures et les changements d'épaisseur de paroi peuvent tous affecter la distribution du matériau.

Un mauvais écoulement du matériau peut entraîner :

• Un remplissage incomplet de la cavité
• Une épaisseur de paroi inégale
• Une variation de la distribution des fibres
• Des zones riches en résine
• Des défauts de surface
• Une faiblesse locale
• Des bavures excessives

Les ingénieurs de moules évaluent donc la géométrie du produit et la stratégie de chargement du matériau avant de finaliser la conception de l'outillage. L'objectif est d'obtenir un écoulement prévisible du matériau et un remplissage suffisant de la cavité sans créer de concentrations de pression inutiles ni de mouvements de matériau excessifs.

Conception de l'éventuation pour les moules SMC de boîtiers électriques

L'éventuation est une partie importante de la conception des moules de compression pour les composants électriques. Pendant la fermeture et le durcissement du moule, l'air et les gaz doivent être libérés de la cavité. S'ils restent piégés, des défauts de surface, des vides, un remplissage incomplet ou des problèmes de qualité localisés peuvent survenir.

Des évents correctement positionnés offrent des voies contrôlées pour que l'air et les gaz s'échappent tout en minimisant les fuites indésirables de SMC.

Pour les capots de boîtiers électriques, une éventuation efficace contribue à :

• Une meilleure apparence de surface
• Un remplissage plus complet de la cavité
• Une réduction de l'air piégé
• Un risque moindre de porosité de surface
• Des dimensions moulées plus cohérentes
• Une stabilité de production améliorée

La stratégie d'éventuation doit être développée en fonction de la géométrie de la cavité, de la direction d'écoulement du matériau, de la configuration du plan de joint et des conditions de production attendues, plutôt que de se fier à un agencement d'évent standard.

Contrôle de la température dans le moulage par compression pour capots électriques

Le contrôle de la température est l'un des facteurs les plus importants pour produire des capots de boîtiers électriques en SMC cohérents. Parce que le SMC est un matériau composite thermodurcissable, la température de moulage affecte directement l'écoulement de la résine, le comportement au durcissement, la stabilité dimensionnelle, la qualité de surface et le temps de cycle.

Un moule de compression SMC doit donc être conçu avec un système de chauffage qui fournit une distribution de température stable et raisonnablement uniforme sur la cavité et le noyau. Un chauffage inégal peut entraîner un durcissement des différentes zones du composant à des vitesses différentes, augmentant le risque de voilage, de variation dimensionnelle ou de défauts de surface.

Chauffage uniforme sur le moule

Les grands capots de boîtiers électriques ont souvent des surfaces de moulage relativement larges. Si la distribution de température n'est pas correctement équilibrée, différentes régions de la pièce peuvent subir des conditions de durcissement différentes.

MDC prend en compte la structure du moule, la géométrie de la cavité, la disposition du chauffage et le cycle de production prévu lors du développement du système thermique. L'objectif est de fournir des conditions de chauffage stables sur toute la zone de moulage et de maintenir des performances de production reproductibles.

Stabilité de la température et constance du produit

Une température de moule stable aide à maintenir un écoulement et un durcissement prévisibles du SMC. Cela contribue à des dimensions, une apparence de surface et des propriétés mécaniques constantes d'un cycle de production à l'autre.

Pour les environnements de production où les capots de boîtiers électriques sont fabriqués en continu, la stabilité thermique est particulièrement importante car de petites variations de processus peuvent s'accumuler et entraîner des taux de rejet plus élevés au fil du temps.

Exigences de finition de surface pour les capots de boîtiers électriques

La surface du moule influence directement l'apparence du capot électrique SMC fini. Les produits de boîtiers électriques peuvent nécessiter des surfaces lisses et uniformes car ils sont souvent des composants visibles ou doivent interfacer avec des joints, des étiquettes, du matériel de montage et d'autres assemblages.

Un moule pour boîtier électrique de haute qualité doit donc fournir une surface de cavité appropriée aux exigences du produit final du client.

Selon l'application, la finition de surface peut inclure :

• L'usinage de précision
• La rectification fine
• La polissage
• La finition texturée
• Le traitement de surface localisé

Une finition de surface appropriée peut améliorer la cohérence visuelle des pièces moulées tout en favorisant un démoulage fiable. Elle peut réduire l'adhérence du matériau et faciliter la maintenance du moule lors de longues séries de production.

Qualité de surface et assemblage des boîtiers électriques

La qualité de surface n'est pas seulement une considération esthétique. Certaines zones d'un capot électrique peuvent avoir besoin de fournir un contact précis avec des joints, des fixations, des cadres ou des composants d'accouplement. Des irrégularités de surface excessives peuvent donc affecter les performances d'assemblage.

Pour cette raison, les surfaces critiques d'étanchéité et d'assemblage doivent être identifiées lors de la phase de conception du moule plutôt que d'être traitées uniquement comme un problème de finition après l'usinage.

Conception du démoulage pour les capots électriques SMC

Un démoulage fiable est essentiel pour maintenir l'efficacité de la production. Après durcissement, le composant SMC doit être retiré du moule sans endommager les bords, les nervures, les éléments de montage ou les surfaces visibles.

Un moule mal conçu peut créer une résistance excessive au démoulage. Cela peut entraîner des rayures, des déformations, des cassures de caractéristiques ou des temps d'arrêt de production.

Angles de dépouille

Des angles de dépouille appropriés aident le capot électrique moulé à se séparer en douceur de la cavité et du noyau. L'angle requis dépend de la géométrie de la pièce, de la finition de surface, de la texture, des caractéristiques du matériau et des exigences du client.

Considérations sur l'éjection et le démoulage

Lorsque la structure du produit nécessite une assistance supplémentaire pendant le démoulage, la conception du moule peut incorporer des caractéristiques d'éjection ou de démoulage appropriées. Ces caractéristiques doivent être positionnées avec soin pour éviter d'endommager les zones fonctionnelles ou esthétiques du composant.

Une bonne conception du démoulage aide à réduire :

• Les dommages aux pièces
• Les interruptions de cycle de production
• L'effort de retrait manuel
• L'usure de la surface du moule
• La maintenance inutile

Rigidité du moule et stabilité dimensionnelle à long terme

Les capots de boîtiers électriques sont souvent produits en cycles de moulage répétés, ce qui signifie que l'outillage doit maintenir sa géométrie sous des charges mécaniques et thermiques continues.

Un moule de compression rigide minimise la déformation pendant le fonctionnement de la presse et aide à maintenir des dimensions de cavité constantes sur de longues périodes de production. Ceci est particulièrement important pour les grands capots de boîtiers où la taille du moule et la surface de formage augmentent le potentiel de déflexion.

La structure du moule doit donc être conçue en fonction de :

• La taille et la géométrie de la pièce
• La pression de moulage requise
• Les spécifications de la presse
• Le choix de l'acier pour moule
• La disposition du système de chauffage
• Le volume de production attendu

Une rigidité structurelle adéquate soutient la répétabilité dimensionnelle et aide à réduire la déformation de l'outillage pendant la production.

Sélection des matériaux pour les moules de capots de boîtiers électriques

Le choix de l'acier pour outillage affecte les performances d'usinage, la résistance à l'usure, la stabilité thermique, la finition de surface et la durée de vie du moule. Le matériau approprié doit être sélectionné en fonction des exigences de production plutôt que d'utiliser la même spécification pour chaque application.

La spécification finale du matériau doit également prendre en compte le traitement thermique, la température de fonctionnement du moule, le cycle de production, la durée de vie prévue de l'outillage et les exigences de maintenance.

Comment la conception du moule affecte-t-elle la qualité du capot électrique ?

Le point important est que ces facteurs ne fonctionnent pas indépendamment. Un moule fiable pour capot de boîtier électrique nécessite que la cavité, le système thermique, la structure d'éventuation, le plan de joint, la finition de surface et la structure mécanique fonctionnent ensemble comme un seul système d'outillage.

Contrôle de qualité pour les moules de compression de boîtiers électriques

La qualité d'un moule SMC affecte directement la cohérence des capots de boîtiers électriques produits à partir de celui-ci. Pour cette raison, la qualité de l'outillage doit être contrôlée tout au long du processus de fabrication plutôt que de se fier uniquement à une inspection visuelle finale.

Un fabricant de moules de compression professionnel évalue les dimensions critiques, la géométrie de la cavité, les surfaces de joint, les systèmes de chauffage, les caractéristiques d'éventuation, la finition de surface et la précision d'assemblage avant que le moule n'entre en production.

Contrôle dimensionnel

Les dimensions critiques du moule sont vérifiées par rapport aux dessins de produit approuvés et aux spécifications de l'outillage. Une attention particulière est accordée aux dimensions de la cavité, aux caractéristiques de montage, aux surfaces d'étanchéité, aux insertions et aux zones du plan de joint.

Un contrôle dimensionnel précis aide à garantir que le capot électrique SMC fini répond aux tolérances d'assemblage et fonctionnelles requises.

Inspection de la cavité et des surfaces de joint

La surface de la cavité et le plan de joint sont inspectés pour identifier les marques d'usinage, les déformations locales, les jeux excessifs ou d'autres conditions susceptibles d'influencer la qualité du produit.

Une surface de joint précise est particulièrement importante pour contrôler les bavures. Un jeu excessif entre les moitiés du moule peut permettre au matériau SMC de s'échapper pendant la compression et de créer un travail de détourage supplémentaire.

Vérification du système de chauffage

Le système de chauffage du moule doit être vérifié avant la production pour confirmer que la configuration de chauffage conçue peut fournir des conditions thermiques stables.

La vérification de la température aide à identifier les points chauds ou les zones froides potentiels qui pourraient entraîner un durcissement incohérent ou une variation dimensionnelle du capot de boîtier électrique.

Moulage d'essai

Le moulage d'essai est une étape essentielle dans le développement d'un moule pour capot de boîtier électrique. Il permet d'évaluer l'interaction réelle entre le moule, le matériau SMC, la presse de moulage et les paramètres de traitement.

Lors de la production d'essai, les ingénieurs peuvent évaluer :

• Le comportement de remplissage du matériau
• La distribution des bavures
• L'apparence de la surface
• La constance de l'épaisseur de paroi
• Les dimensions de la pièce
• Les performances de démoulage
• La condition de durcissement
• La stabilité de la température du moule

Les résultats des essais peuvent ensuite être utilisés pour apporter des ajustements contrôlés à l'outillage ou au processus avant le début de la production de masse.

Défauts courants de moulage des capots électriques SMC et solutions

Même lorsque la conception de base du moule est correcte, des défauts de production peuvent survenir si les conditions d'outillage, le chargement du matériau, la température, la pression ou les paramètres de durcissement ne sont pas correctement contrôlés. Comprendre la relation entre le défaut et sa cause potentielle aide les ingénieurs à résoudre les problèmes plus efficacement.

Le principe clé est qu'un défaut de moulage ne doit pas être automatiquement attribué au seul moule. La géométrie du produit, l'état du matériau SMC, la température de moulage, la pression, le temps de durcissement, la stratégie de chargement et les performances de la presse peuvent tous influencer le résultat final.

Une approche d'ingénierie systématique aide à distinguer les problèmes liés à l'outillage des problèmes liés au processus et conduit à des actions correctives plus efficaces.

Moulage d'essai et optimisation de l'outillage pour les capots électriques

Pour les capots de boîtiers électriques complexes, le premier essai du moule n'est pas simplement une inspection de réussite ou d'échec. Il fournit des données de production précieuses qui peuvent être utilisées pour optimiser l'ensemble du système d'outillage et de moulage.

Évaluation de la distribution du matériau

Les ingénieurs examinent le composant moulé pour déterminer si le matériau SMC s'est distribué uniformément dans la cavité. Les zones autour des nervures, des coins, des bossages et des caractéristiques profondes nécessitent une attention particulière car les changements de géométrie peuvent influencer l'écoulement du matériau.

Vérification des dimensions du produit

Les dimensions critiques sont mesurées après le moulage d'essai pour déterminer si le moule compense correctement le retrait attendu du matériau et les effets thermiques.

Si nécessaire, des ajustements de l'outillage peuvent être effectués avant que le moule ne soit libéré pour la production.

Évaluation de la qualité de surface

La surface moulée est inspectée pour détecter les variations de brillance, les piqûres, les micropores, l'exposition des fibres, les zones riches en résine et autres défauts visibles. Ces observations aident à déterminer si une finition supplémentaire du moule, des ajustements d'éventuation ou une optimisation du processus sont nécessaires.

Confirmation des performances de démoulage

Le composant doit se séparer du moule sans force excessive ni dommage. En cas de collage ou de déformation, les ingénieurs peuvent revoir les angles de dépouille, l'état de la surface de la cavité, la stratégie de démoulage et la géométrie locale du produit.

Cette approche d'essai et d'optimisation aide à transformer un moule nouvellement fabriqué en un système d'outillage prêt pour la production, plutôt que de considérer la livraison du moule comme la fin du processus d'ingénierie.

Processus de fabrication MDC pour les moules de boîtiers électriques

Chez MDC, le développement d'un moule de compression SMC suit un processus de fabrication structuré conçu autour des exigences du produit du client et des conditions de production.

1. Examen du produit et des dessins : Analyser la géométrie du produit, les tolérances, les spécifications des matériaux et les exigences fonctionnelles.
2. Analyse DFM : Examiner l'épaisseur de paroi, les nervures, les bossages, les angles de dépouille, les plans de joint, l'écoulement du matériau et les conditions de démoulage.
3. Conception 3D du moule : Développer la cavité, le noyau, les insertions, le système de chauffage, le système d'éventuation et la structure de support.
4. Préparation du matériau : Sélectionner et préparer l'acier pour moule adapté en fonction des exigences de production.
5. Usinage CNC : Fabriquer les composants du moule et les surfaces de la cavité conformément aux spécifications d'ingénierie.
6. Traitement thermique : Appliquer un traitement thermique approprié si nécessaire pour améliorer la dureté, la résistance à l'usure et la stabilité dimensionnelle.
7. Finition de précision : Effectuer des opérations de rectification, d'ajustage, de polissage et autres opérations de finition.
8. Assemblage du moule : Assembler les noyaux, les cavités, les insertions, les composants de chauffage et d'autres éléments d'outillage.
9. Inspection : Vérifier les dimensions critiques, l'alignement, les surfaces de joint et la fonctionnalité du moule.
10. Moulage d'essai : Tester l'outillage dans des conditions de moulage pratiques et évaluer le capot électrique résultant.
11. Optimisation de l'outillage : Apporter les ajustements nécessaires en fonction des résultats d'essai et des exigences du client.
12. Approbation finale : Effectuer l'inspection finale avant que l'outillage ne soit préparé pour la production.

Ce processus permet à MDC de considérer le moule comme faisant partie du système de fabrication complet. L'objectif n'est pas simplement de produire un outil usiné avec précision, mais de fournir un outillage capable de soutenir une production stable et reproductible de capots de boîtiers électriques en SMC.

Applications des moules de compression pour capots de boîtiers électriques

Les capots de boîtiers électriques en SMC sont utilisés dans des applications où l'isolation électrique, la résistance mécanique, la stabilité dimensionnelle et la résistance à l'environnement sont importantes. La combinaison des performances des matériaux composites et de l'efficacité du moulage par compression rend le SMC adapté à une large gamme de produits électriques et industriels.

Équipements de distribution électrique

Les capots de boîtiers SMC peuvent être utilisés pour les équipements de distribution électrique et les boîtiers de protection où une isolation fiable et une stabilité dimensionnelle sont requises. Un outillage de précision aide à maintenir des interfaces cohérentes entre les capots, les composants internes et les bases de boîtier.

Appareillage de commutation et équipements de contrôle

L'appareillage de commutation et les équipements de contrôle nécessitent souvent des capots composites de protection avec des caractéristiques de montage précises et des performances d'isolation électrique stables. Le moulage par compression permet d'intégrer des nervures, des bossages et des caractéristiques fonctionnelles complexes dans le composant.

Compteurs et boîtiers de protection électrique

Le SMC est également adapté aux boîtiers de compteurs et aux enveloppes de protection électrique exposées à des environnements extérieurs ou industriels exigeants. Un moule correctement conçu soutient une épaisseur de paroi constante et une production reproductible sur de grandes quantités.

Équipements électriques industriels

Les systèmes électriques industriels peuvent nécessiter des capots composites personnalisés pour les moteurs, les systèmes de contrôle, les équipements de puissance et d'autres ensembles électriques. Un outillage SMC personnalisé permet aux fabricants de produire des composants selon des dimensions, des exigences de montage et des spécifications de surface spécifiques.

Quelles informations sont nécessaires pour fabriquer un moule pour capot électrique ?

Fournir des informations complètes sur le produit au début d'un projet d'outillage aide les ingénieurs à développer une solution de moule plus précise et orientée vers la production. Les clients recherchant un moule pour capot de boîtier électrique devraient idéalement fournir les informations suivantes :

• Modèle 3D du produit ou dessins d'ingénierie 2D
• Spécification du matériau SMC
• Dimensions du produit et tolérances critiques
• Volume de production attendu
• Spécifications de la presse de compression disponible
• Finition de surface requise
• Exigences d'isolation électrique
• Exigences de contrôle dimensionnel
• Exigences de démoulage automatique ou manuel
• Insertions spéciales ou caractéristiques fonctionnelles

Plus les informations techniques initiales sont complètes, plus il est facile pour l'ingénieur d'outillage d'optimiser la structure du moule, le chargement du matériau, la configuration du chauffage, l'éventuation et les conditions de production avant le début de la fabrication.

Comment choisir un fabricant de moules de compression pour capots électriques ?

Le choix d'un fabricant de moules de compression devrait impliquer plus qu'une simple comparaison des prix d'outillage. Le moule doit fonctionner de manière fiable sous des cycles de pression et de température répétés tout en maintenant les exigences dimensionnelles et de surface du composant électrique fini.

Lors de l'évaluation de fournisseurs d'outillage potentiels, les fabricants devraient considérer :

• L'expérience avec l'outillage SMC et en composites thermodurcissables
• La compréhension des procédés de moulage par compression
• La capacité d'usinage CNC de précision
• La connaissance des aciers pour moules et des traitements thermiques
• La capacité de conception de chauffage et de contrôle de la température
• L'optimisation de l'éventuation et de l'écoulement du matériau
• La capacité de moulage d'essai et de débogage
• Les procédures de contrôle dimensionnel
• La capacité à fabriquer des outillages personnalisés
• La communication technique et le support de projet

Un fournisseur d'outillage compétent devrait être capable d'expliquer non seulement comment le moule sera fabriqué, mais aussi comment sa conception soutient le processus de production requis et la qualité du produit final.

Pourquoi choisir MDC pour les moules de compression de boîtiers électriques ?

MDC fournit des moules de compression personnalisés pour composants électriques SMC, combinant la fabrication d'outillage de précision avec une connaissance pratique des procédés de moulage de composites.

Notre approche d'ingénierie considère la relation complète entre le produit, le matériau, le moule, la presse et les conditions de moulage. Cela permet de prendre des décisions d'outillage en fonction des exigences de production réelles plutôt que de traiter chaque moule comme un projet d'usinage isolé.

Développement d'outillage axé sur l'ingénierie

MDC évalue la géométrie du produit, l'épaisseur de paroi, les nervures, les bossages, les plans de joint, l'écoulement du matériau, les exigences de chauffage et les conditions de démoulage lors de la phase de conception.

Fabrication de précision

Des processus d'usinage CNC avancés, de finition de précision, de rectification, d'ajustage et d'inspection sont utilisés pour produire des composants de moule avec la précision dimensionnelle et la qualité de surface requises.

Support de moulage d'essai

MDC soutient la validation de l'outillage par le biais de moulages d'essai et d'évaluations d'ingénierie. Les résultats d'essai peuvent être utilisés pour identifier les problèmes potentiels de remplissage, de bavures, d'apparence de surface, de dimensions et de démoulage avant que l'outillage n'entre en production régulière.

Solutions personnalisées

Chaque application de boîtier électrique a des dimensions de produit, des exigences de matériau, des volumes de production et des conditions de presse différents. MDC développe un outillage personnalisé en fonction des exigences spécifiques du client plutôt que de s'appuyer sur une structure de moule universelle.

Pour les fabricants développant des capots de boîtiers électriques en SMC, cette approche intégrée aide à réduire les risques liés à l'outillage et soutient une production à long terme plus stable.

Questions fréquemment posées sur les moules de compression pour boîtiers électriques

Qu'est-ce qu'un moule de compression pour capot de boîtier électrique ?

Un moule de compression pour capot de boîtier électrique est un système d'outillage de précision utilisé pour former du SMC ou d'autres matériaux composites thermodurcissables dans la géométrie de capot requise sous chaleur et pression contrôlées.

Pourquoi le SMC est-il adapté aux capots de boîtiers électriques ?

Le SMC peut offrir une combinaison utile de résistance mécanique, d'isolation électrique, de stabilité dimensionnelle et de résistance aux environnements de service exigeants. Il peut également être moulé par compression en formes complexes avec des nervures, des bossages et des caractéristiques de montage intégrés.

Quels facteurs sont importants lors de la conception d'un moule SMC pour capot électrique ?

Les facteurs importants incluent la précision de la cavité, l'épaisseur de paroi, l'écoulement du matériau, la conception du plan de joint, l'éventuation, le chauffage, la finition de surface, les angles de dépouille, la rigidité du moule, la compensation du retrait et les exigences de démoulage.

Comment la température du moule affecte-t-elle les capots électriques en SMC ?

La température du moule affecte l'écoulement du SMC et son comportement au durcissement. Des conditions de température stables et correctement réparties aident à améliorer la cohérence dimensionnelle, la qualité de surface, l'uniformité du durcissement et la répétabilité de la production.

Pourquoi les capots électriques en SMC développent-ils des bavures ?

Les bavures peuvent résulter d'un jeu au plan de joint, d'une pression de moulage excessive, de l'usure du moule, d'un chargement incorrect du matériau ou d'autres conditions de processus. Améliorer la précision du moule et revoir les paramètres de moulage peut aider à réduire les bavures excessives.

Comment le voilage des capots électriques en SMC peut-il être réduit ?

Le voilage peut être influencé par une distribution de température inégale, une épaisseur de paroi non uniforme, les conditions de durcissement, le retrait du matériau et la déformation du moule. Améliorer l'équilibre thermique, la géométrie du produit, la rigidité du moule et le contrôle du processus peut réduire le risque.

MDC peut-elle fabriquer des moules SMC personnalisés pour des composants électriques ?

Oui. MDC fabrique des moules de compression SMC personnalisés en fonction de la géométrie du produit, des spécifications des matériaux, du volume de production, des conditions de presse, des exigences de surface et des normes de qualité du client.

MDC fournit-elle un support de moulage d'essai ?

Oui. Le moulage d'essai peut être utilisé pour évaluer le remplissage du matériau, les dimensions, la qualité de surface, les bavures, le durcissement et les performances de démoulage, et pour identifier les ajustements potentiels de l'outillage avant la production.

Conclusion

Un capot de boîtier électrique de haute qualité nécessite plus qu'une cavité de forme correcte. La précision dimensionnelle, l'épaisseur de paroi, l'écoulement du matériau, le contrôle de la température, l'éventuation, la finition de surface, la rigidité du moule et les performances de démoulage doivent fonctionner ensemble pour obtenir des résultats de production stables.

Pour les composants électriques en SMC, un moule de compression conçu par des ingénieurs professionnels fournit la base d'une fabrication reproductible. Une conception d'outillage appropriée peut aider à réduire les variations dimensionnelles, améliorer la qualité de surface, contrôler les bavures, simplifier le démoulage et soutenir une production efficace en volumes moyens et élevés.

Chez MDC, nous fabriquons des moules SMC et des moules de compression pour capots de boîtiers électriques et d'autres composants composites. De l'analyse DFM initiale et de la conception du moule à l'usinage de précision, au moulage d'essai, à l'inspection et à l'optimisation de l'outillage, notre équipe d'ingénierie se concentre sur les exigences de production complètes de chaque projet.

Si vous développez un capot de boîtier électrique en SMC et que vous recherchez un partenaire d'outillage fiable, MDC peut fournir une solution de moule personnalisée basée sur votre conception de produit, votre matériau, votre équipement de presse et vos exigences de production.

Contactez MDC pour votre projet de moule de compression pour boîtier électrique.
